Курсовой проект
"Ресурсосберегающие технологии"
Исходные данные
Контур охлаждения компрессоров
Основные параметры контура охлаждения компрессора |
|
Подача охлаждаемой воды, м3/сут |
62 |
Тmax 0C на выходе из компрессора |
47 |
Тmax 0C на входе в компрессор |
26 |
Коэффициент капельного уноса | 0,19 |
Концентрация циркулирующей воды, г/м3 взвеси |
44 |
Для взвеси в осадке | 0,5 |
Концентрация масла нефтепродукта в охлаждающей воде, г/м3 |
38 |
Доля нефтепродукта во всплывшем слое | 0,4 |
Коэффициент водоохладителя | 0,13 |
Оборотный контур щелочного моющего раствора
Основные параметры оборотного контура |
|
Производительность насоса, м3/ч |
3,2 |
Время работы насоса, ч | 4,5 |
Концентрация взвеси, г/м3 |
127 |
Доля твёрдой фазы в осадке | 0,4 |
Доля нефтепродуктов в смеси | 0,6 |
Содержание водяных паров, г/м3 |
85 |
Время работы вентилятора, ч | 4,5 |
Производительность вентилятора, м3/ч |
720 |
Коэффициент потери от уноса и разбрызгивания, % | 0,4 |
Концентрация нефтепродуктов, г/м3 |
105 |
Оборотный контур обмывки мотор-вагонных секций (вагонов)
Параметры оборотного контура |
|
Количество обмываемых вагонов в сутки, N, шт. | 127 |
Объём воды в системе контура, W, м3 |
88 |
Концентрация взвеси в отработанной воде, С2, г/м3 |
330 |
Концентрация нефтепродуктов в отработанной воде, С4, г/м3 |
91 |
Начальная температура, t1, 0C |
85 |
Конечная температура, t2, 0C |
52 |
Доля твёрдых веществ фазы в осадке, α | 0,4 |
Доля нефтепродуктов в отводимой смеси, β | 0,8 |
Доля непрореагированного ТМС, α1 |
0,5 |
Расход ТМС, V2, л/вагон |
4,6 |
Концентрация ТМС, С6, г/л |
43 |
Коэффициент возврата ТМС, К3 |
0,5 |
Доля твёрдой фазы в осадке в сборном баке моющего раствора, α2 |
0,5 |
Доля всплывших нефтепродуктов в собранном моющем растворе, γ | 0,37 |
Концентрация взвешенных веществ в собранном моющем растворе, С7, г/м3 |
113 |
Концентрация нефтепродуктов в собранном моющем растворе, С8, г/м3 |
116 |
Введение
Внедрение технологических систем оборотного водопользования на предприятиях железнодорожного транспорта является основным направлением как при решении вопросов рационального использования водных ресурсов, так и защиты окружающей среды и водоёмов от загрязнения.
Всероссийским институтом железнодорожного транспорта разработаны требования к качеству оборотной воды с учётом особенностей технологических процессов транспортных предприятий:
– сточная вода после промежуточной очистки может быть использована в том же технологическом процессе;
– качество воды в пределах установленного уровня должно обеспечиваться известными методами очистки воды применительно к каждому технологическому процессу.
– качество очищенной воды не должно ухудшать параметры технологического процесса;
– качество очищенной воды должно обеспечивать создание бессточных систем, по возможности без дополнительного применения чистой водопроводной воды, за исключением пополнения естественной убыли и периодической смены воды в системе.
В целом применение замкнутых систем водопользования на промывочно-пропарочных станциях сети железных дорог позволяет экономить 2 млн. м3 воды в год. Стоимость обработки цистерн по замкнутой технологии по сравнению со стоимостью сброса воды на очистные сооружения нефтеперерабатывающего завода снижается до 25%, а по сравнению со стоимостью сброса в открытые водоёмы при учёте предотвращённого ущерба – на 30% и более. На шпалопропиточном заводе внедрение бессточной системы водопользования обеспечивает экономию воды около 50 тыс. м3/год, а внедрение аналогичной системы при обмывке пассажирских вагонов – до 100 тыс. м3/год на один пункт.
1. Расчёт оборотного контура охлаждения компрессорных установок
Схема оборотного использования охлаждающей воды в компрессорных установках включает водоохладитель с насосом охлаждённой воды, подающий насос и сливной бак (рис. 1).
При работе компрессора нагретая вода из сливного бака насосом подаётся в водоохладитель, откуда после охлаждения другим насосом возвращается в компрессор. Сливной бак является расширительной ёмкостью для обеспечения нормальной работы системы. Насосы подбираются исходя из необходимой производительности и создания напора 25–30 мм вод. ст.
В качестве водоохладителя испарительного типа используются различные типы теплообменников, выбор которых определяется климатическими и производственными условиями. Охладители брызгательный бассейн или малогабаритные градирни (открытые или вентиляционные).

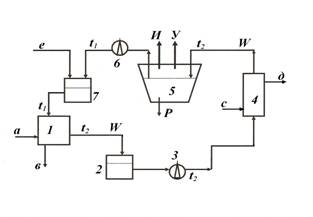

Рис. 1. Схема оборотного использования воды охлаждения компрессоров:
1 – компрессор (струйный); 2 – сливной бак для расширения нагретой воды; 3 – подающий насос; 4 – место установки теплообменника (можно установить для вторичного использования тепла, тогда вода после него должна иметь более низкую температуру, чем t2, следовательно, уменьшается время охлаждения и величина испарения воды в водоохладителе); 5 – водоохладитель (брызгательный бассейн, тогда величина капельного уноса велика или миниградирня); 6 – насос; 7 – сливной бак (введение подпиточного объема воды); W – объем циркулирующей охлаждающей воды; Р – слив с целью уменьшения концентрации солей; И – объем испаряемой воды в водоохладителе; У – капельный унос; t1 – температура воды на входе в компрессор; t2 – температура воды на выходе из компрессора; а – подача газа (воздуха) в компрессор; в-выход сжатого газа (воздуха) из компрессора; с – подача холодной воды в теплообменник; д – выход нагретой воды из теплообменника; е – подпитка.
1. Определение потери воды от капельного уноса.
,
где W – объём охлаждаемой воды, м3/сут.;
К1 – коэффициент капельного уноса водоохладителя.
2. Определение потери воды от испарения.
,
где W – объём охлаждаемой воды, м3/ сут;
К2 – коэффициент водоохладителя;
t2 – максимальная температура воды на выходе из компрессора, оС;
t1 – максимальная температура воды на входе в компрессор, оС.
3. Определение количества осадка, образующегося в баках контура, кг/сут.
,
где C1 – концентрация взвеси в циркулирующей воде контура, г/м3;
C01 – предельно допустимая концентрация взвешенных веществ в охлаждённой воде, C01 = 30г/м3;
α – доля взвеси в осадке;
1000 – коэффициент перевода в кг.
4. Определение количества, воды теряемое с осадком, кг/сут.
ОС = Р1·К3,
где k3 – расчётная доля воды в осадке, К3 = 1 – α.
5. Определение количества маслонефтепродуктов, всплывших в баках контура, кг/сут.
,
где С2 – концентрация маслонефтепродуктов в охлаждённой воде контура, г/м3;
C02 – предельно допустимая концентрация маслонефтепродуктов в охлаждённой воде, С02 = 20г/м3;
β – расчётная доля нефтепродуктов во всплывшем слое.
6. Определение количества воды, теряемое с маслонефтепродуктами, кг/сут.
НП = Р2·К4,
где К4 – доля воды, теряемая с маслонефтепродуктами, К4 = 1 – β.
7. Определение солесодержания в оборотном контуре.
Солесодержание в контуре (Сх) определяется на основе водно-солевой баланса.
При этом Сх определяется с учётом добавления питьевой воды с концентрацией солей Сдоб, которая может изменяться от 300 до 1000 мг/л, при продувке П = 0 и Qдоп = 0. При этом производится расчёт при трёх значениях с солесодержанием в добавочной воде равном соответственно 300, 500 и 1000 мг/л.
(У+ОС+НП+П)·Сх=(И+У+ОС+НП+П) · Cдоб + Qдоп (1)
где У – потери воды от капельного уноса, м3/ сут;
ОС – потери воды с удалённым осадком, м3/ сут;
НП – потери воды с выделенными нефтепродуктами, м3/ сут;
И – потери воды от испарения, м3/ сут;
Cдоб – солесодержание в добавочной воде, г/м3, максимальная Сдоб=1000 г./м3,
Qдоп - количество поступивших в воду контура солей, г/сут.
Сдоб.=300г/м3
Сдоб=500 г./м3
Сдоб.=1000 г./м3
8. Определение объема продувки в контуре.
Солесодержание воды в контуре не должно превышать Сх = 2000 мг/л. Если расчётное количество Сх по заданию не превышает 2000 мг/л, то продувка не нужна. Если Сх > 2000 мг/л, то рассчитывается объём продувки из водно-солевого баланса, при Qдоп = 0.
(У+ОС+НП+П) ∙ 2000=(И+У+ОС+НП+П) ∙ Cдоб+Qдоп
Так как расчётное количество Сх не превышает 2000 г./м3, то продувка не нужна.
9. Определение объёма подпитки по формуле:
Qподп = И+У+ОС+НП (2)
Qподп = 1,6926+0,1178+0,868+1,684=4,3524 4,4 м3/cут
Затем рассчитывается процент подпитки и продувки в общем объеме контура.
62 = 100%;
4,4 = х%;
х = 7,9%
Общее количество подпиточной воды не должно превышать 5%. Необходимо вычислить, что оказывает большее влияние.
2. Расчёт оборотного контура обмывки щёлочным моющим раствором деталей и узлов подвижного состава
Для очистки от загрязнений деталей и узлов подвижного состава перед ремонтом (букс, колёсных пар, рессор, тележек, тормозных тяг) используют струйные моечные машины. В зависимости от поступающих загрязнений вода находится в обороте от 1 до 2 месяцев. Струйная моечная машина представляет собой закрытую камеру с наконечниками, которую называют соплом, куда поступают промывочные детали.
Моющий раствор готовят на водопроводной воде путём добавления до 50 г./л щелочного реагента (едкого натрия или кальцинированной соды) и 2–3 г./л жидкого стекла для эмульгирования смываемых нефтепродуктов. При истощении моющего средства его корректируют добавлением щелочи. Моющий раствор из бака, располагающегося под камерой, подается насосом к соплам с напором 30–40 мм водяного столба, а отработанный раствор стекает обратно в бак. После этого происходит домывание объекта (детали), путём ополаскивания чистой водой.
В процессе работы машины образуется слой всплывших нефтепродуктов и образуется осадок, при этом обычно осадок забивает всасывающий патрубок насоса и сопловую систему, а находившиеся нефтепродукты замасливают промываемую поверхность, что приводит к ухудшению качества мойки деталей. Чтобы этого не происходило, машину останавливают на чистку, а моющий раствор очищают.
Отработанные щелочные моющие растворы представляют собой эмульсию разной окраски от желто-белого до темно-коричневого цвета.
Допустимое солесодержание моющего щелочного раствора используемого в обороте соответствует СХ = 7000 г./м3, а после обмывки в машине с использованием щелочи остается солесодержание СХ1 = 10–100 г./м3 после роликов и букс (более загрязненные детали) и СХ2 = 300–2500 г./м3 после колесных пар (менее загрязнены).
Нефтепродукты в воде находятся в виде кусков плавающей смазки, после подшипников и букс, и в виде масел после обмывки тележек, колесных пар и цистерн.
Присутствие щелочи приводит к образованию коллоидного раствора и повышенного пенообразования. Взвешенные вещества состоят из песка, глины, продуктов коррозии и износа промываемых деталей. Концентрация их составляет от 200–3000 мг/л.
Основным способом очистки отработанных растворов является отстаивание, причем за 3–5 мин. отстаивания удаляется 60% взвешенных веществ.
Наиболее перспективным оборудованием по отстаиванию является реактор-отстойник, в котором для ускорения отведения взвешенных веществ и нефтепродуктов по оси аппарата размещено приспособление в виде последовательно расположенных воронок. Реактор – отстойник устанавливают после песколовки. Содержание взвешенных веществ на выходе при очистке вод после мойки вагонов составляет 75 мг/л. Производительность оборудования 5–10 м3/час.
Для более глубокой очистки от нефтепродуктов и взвешенных веществ используют флотаторы. Максимальная концентрация нефтепродуктов на флотаторе не должна превышать 50 мг/л, после флотации содержание нефтепродуктов уменьшается в 8–10 раз.
Для более глубокой очистки от нефтепродуктов используют фильтры с зернистой загрузкой.
1. Определение количества образующего осадка, кг/сут.
,
где W1 – производительность моющего насоса, м3/час;
Т1 – продолжительность работы моющего насоса, час/сут;
С1 – концентрация взвешенных веществ поступающих в моечный раствор, г/м3;
α – доля твёрдой фазы в осадке;
103 – коэффициент перевода в кг.
2. Определение объёма воды теряемого с осадком, м3/сут.
ОС = Р·(1 – α)·10-3,
где (1 – α) – доля воды в осадке.
3. Определение количества смываемых нефтепродуктов поступающих в моечный раствор, г/м3.
,
где Сн – концентрация нефтепродуктов поступающих в моечный раствор, г/м3;
β – доля нефтепродуктов в смываемой смеси;
103 – коэффициент перевода в кг.
4. Определение объёма воды в смываемом нефтепродукте, кг/сут (дм3/сут).
НП = Рн· (1-β)
где 1-β – доля воды в смываемой смеси
5. Определение объёма воды от испарения (м3/сут) при вентиляционном отсосе паров из моечной машины.
,
где С2 – содержание водяных паров в вентиляционном отсосе, г/м3;
Т2 – продолжительность работы вентилятора, час/сут;
W2 – производительность вентилятора, м3/ч;
106 – коэффициент перевода в м3/сут.
6. Определение объёма потерь воды от уноса моющего раствора, м3/сут.
,
где К1 – коэффициент (процента потери раствора от уноса и разбрызгивания).
7. Определение солесодержания моющего раствора, используемого в обороте без продувки контура (П=0).
Солесодержание в контуре СХ определяется из уравнения (1). Значение Сх определяется при П = 0 и Qдоп = 10000 г./сут и для Сдоб = 300, 500 и 1000 г./м3 (соответствующая солесодержанию питьевой воды).
Сдоб.=300 г./м3
Сдоб.=500 г./м3
Сдоб.=1000 г./м3
8. Объём продувки контура определяется из расчёта, что допустимое солесодержание моющего щелочного раствора используемого в обороте соответствует 7000 г./м3, а Qдоп – расчетное подкрепление раствора щелочью 10000 г./сут.
Допустимое солесодержание моющего щелочного раствора меньше 7000 г./м3, поэтому продувка не нужна.
9. Объём подпитки контура определяется по уравнению (2).
Qподп = 0,28+0,06+0,003+0,96 = 1,3 м3/cут
Затем рассчитывается процент подпитки и продувки в общем объеме контура.
14,4 = 100%;
1,3 = Х%;
Х = 9,02%.
Общее количество подпиточной воды не должно превышать 5%. Необходимо вычислить, что оказывает большее влияние.
3. Расчёт контура обмывки вагонов
При наружной обмывке пассажирских вагонов, вагонов электропоездов, дизельных поездов и кузовов локомотивов образуется сточная вода, загрязнённая минеральной взвесью, эмульгированным маслом и моющими средствами, в состав которых входят поверхностно-активные вещества и кислоты. В сточной воде содержится до 300 мг/л нефтепродуктов, большое количество минеральной и органической взвеси до 250 мг/л.
На предприятиях сети (на железных дорогах) наружную обмывку подвижного состава осуществляют с помощью специальной моечной машины, включающей систему труб с насадками для моющего раствора и обмывочной водой, а также систему вращающихся щёток, количество которых доходит до восьми пар. Моющий раствор готовят на основе технического моющего средства (ТМС), в состав которого входят компоненты: ПАВ – алкиларилсульфонат – 40%; триполифосфат – 20%; сульфат натрия – 25%; силикат натрия ингибитор коррозии -5%; вода -10%.
Машина находится на открытой площадке или в закрытом ангаре. По мере продвижения подвижного состава со скоростью 0,4 – 0,5 км/час, с него смывают грубые загрязнения, наносят моющий раствор, растирают его по поверхности и обмывают подогретой водой щётками. Подогрев обмывочной (оборотной) воды проводят в котельной. Заключительной операцией является обмывка свежей водой. Обмывочная вода стекает с подвижного состава в межрельсовый лоток, проходит очистку и используется повторно (рис. 2).

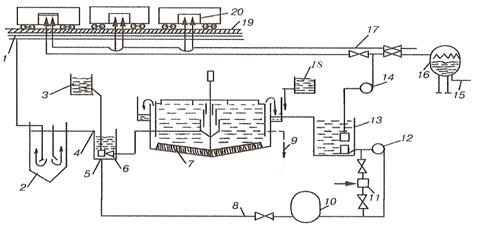

Рис. 2. Схема оборотного использования воды при промывке грузовых вагонов:
1 – прирельсовый сборный лоток; 2 – колодец – предотстойник; 3 – дозатор коагулянта; 4 – отводящий лоток; 5 – гидроэлеватор; 6 – промежуточный резервуар; 7 – флотатор-отстойник; 8 – рециркуляционный трубопровод; 9 – выпуск нефтепродуктов; 10 – напорный бак; 11 – воздушный эжектор; 12 – рециркуляционный насос; 13 – резервуар для очищенной воды; 14 – насос для подачи воды на промывку; 15 – выпуск в канализацию; 16 – фильтр для доочистки сбрасываемой воды; 17 – водопровод; 18 – хлоратор; 19 – решетка; 20 – промываемые вагоны.
1. Определение количества образующего осадка (кг/сут.)
,
где V1 – расход воды на обмывку одного вагона без использования моющего средства: 1,5 м3/вагон;
N – количество обмываемых вагонов в сутки, штук;
С2 – концентрация взвешенных веществ в отработанной воде;
С1 – допустимая концентрация взвешенных веществ в оборотной воде, С1=75 г./м3;
α – доля твёрдой фазы в осадке;
1000 – коэффициент перевода в кг.
2. Определить количество воды теряемое с осадком, м3/сут.
ОС = Р1·(1-α)·10 −3,
где (1-α) – доля воды.
3. Определить количество уловленных нефтепродуктов, кг/сут
,
где N – количество обмываемых вагонов в сутки, штук;
С4 – концентрация нефтепродуктов в отработанной воде г/м3;
С3 – допустимая концентрация нефтепродуктов в отработанной воде
С3 = 20 г./м3;
β – доля нефтепродукта в отводимой смеси;
1000 – коэффициент перевода в кг.
4. Определить количество воды, теряемое с удаляемыми нефтепродуктами, л/сут.
НП = Р2 · (1-β),
где (1-β) – для воды в уловленных нефтепродуктах.
5. Определить объём воды теряемой на унос и разбрызгивание при машинной обмывке подвижного состава, м3/сут.
,
где К1 – коэффициент потерь воды на унос и разбрызгивание, 2%,
100 – перевод процентов в долю.
6. Определить потери воды от испарения из моечной машины струйного типа, м3/сут.
,
где К2 – коэффициент на испарение воды, зависящий от времени года (0,2% для лета);
t1 – начальная температура обмывочной воды, оС;
t2 – конечная температура обмывочной воды, оС,
100 – перевод процентов в долю
7. Количество солей, поступающее в оборотную воду без применения моющих растворов (смытых с вагонов), г/сут рассчитывается по формуле:
m1 = C5 · V1∙N,
где С5 – увеличение солесодержания оборотной воды (г/м3 ∙сут), которое равно 10 г./м3 в сутки;
8. Определить массу солей, поступающую в оборотную воду при использовании моющих средств (для смачивания вагонов), г/сутки.
Избыток моющего раствора стекает в количестве 1/2 от наносимого количества его на вагон (расход моющего средства-раствора составляет примерно 5 л на вагон).
m2 =1/2 · V1 · N ∙ С6 · α1 + m1,
где V1 – расход технического моющего средства-раствора, л/вагон;
N – количество обмываемых вагонов в сутки, штук;
С6 – концентрация моющего средства-раствора, г/л;
α1 – доля непрореагировавшего моющего раствора;
m1 – масса солей, смытых с вагона, г/сутки.
Оставшаяся часть ТМС находится на стенках вагона.
9. Определить солесодержание оборотной воды «Cх» без продувки контура (П=0) и без применения моющего раствора из солевого баланса из уравнениия (1).
(У+ОС+НП+П) ∙ Сх =(И+У+ОС+НП+П)∙Сдоб+Qдоп,
где У – потеря воды от капельного уноса, м3/сут;
ОС – потеря воды с удалённым осадком (нефтешламом), м3/сут;
НП – потеря воды с выделенными нефтепродуктами, м3/сут;
И – потеря воды от испарения, м3/сут;
Сдоб – солесодержание добавочной воды, мг/л (г/м3);
Сдоб = 300, 500 и 1000 г./м3;
Qдоп = m1, это количество поступивших в воду контура солей с обмывочной водой, г/сут.
Сдоп = 300 мг/л
Сдоп = 500 мг/л
Сдоп = 1000 мг/л
10. Определить солесодержание оборотной воды «Cх» без продувки контура (П=0) с применением 3% моющего раствора (из уравнения (1)).
Сдоб=300, 500 и 1000 г./м3; Qдоп = m2 г/сут.
Сдоп = 300 мг/л
Сдоп = 500 мг/л
Сдоп = 1000 мг/л
Поскольку заключительной стадией является домывка вагонов питьевой водой с температурой 60–800С, то в этом случае солесодержание Сх в оборотном контуре допускается до концентрации 3000–4000 г./м3. Поэтому объем продувки рассчитывается, если Сх > или = 3000 г./м3.
Солесодержание в оборотном контуре Сх > 3000 г./м3, поэтому нужна подпитка.
При m1 = 1905 г./сут:
При m2 = 3953 г./cут:
Посчитать процент продувки от объема воды в контуре.
11. Определение объема подпитки проводится по уравнению (2).
Рассчитать процент подпитки от суточного потребления воды.
Qподп = 12,6+3,8+0,073+3,4 = 19,87 м3/сут
Затем рассчитывается процент подпитки и продувки в общем объеме контура.
Общее количество подпиточной воды не должно превышать 5%. Необходимо вычислить, что оказывает большее влияние.
12. Определить дополнительную потерю воды за сутки, м3/сут.
Эта величина рассчитывается как 6% от суточной подачи воды
Vсут = V1 · N, м3/сут.
Vсут=1,5 ∙ 127 = 190,5 м3/cут
6% от суточной подачи воды составляет 11,43 м3/сут
Она оценивает необходимое количество воды для компенсации объема ее потерь при транспортировке в системе. При большем расходе воды в систему будет поступать избыток, который приведёт к переливу воды в системе, т.е. неоправданный сброс в канализацию.
Расход потери моющих средств
В процессе мойки вагонов происходит потеря ТМС.
13. Определить расход массы моющего средства (кг/вагон)
,
где С6 – концентрация необходимого моющего средства-раствора, г/л;
К3 – коэффициент возврата ТМС;
V2 – расход моющего средства ТМС, л/вагон;
1000 – пересчет в кг/вагон.
14. Определить суточный расход моющего раствора, м3/сут.
,
где m3 – расход массы моющего средства, кг/вагон;
N – количество обмываемых вагонов в сутки;
С6 – концентрация моющего раствора;
15. Рассчитать количество осадка в сборном баке моющего раствора, кг/сут.
,
где V3 – суточный расход моющего раствора, м3/сут.,
С7 – концентрация взвешенных веществ в собранном растворе, образовавшемся после очистки, г/м3;
С1 – 75 г./м3 – норма содержания взвешенных веществ в оборотной воде;
α2 – доля твёрдой фазы в осадке, а (1-α2) – доля воды в осадке;
1000 – коэффициент перевода в кг.
16. Рассчитать количество всплывающих нефтепродуктов в сборном баке, после мойки, кг/сут.
,
где V1 – суточный расход моющего раствора, м3/сут.
С8 – концентрация нефтепродуктов в собранном моющем растворе, г/м3.
С3 – 20 г./м3 – норма содержания нефтепродуктов в оборотной воде (в растворе), г/м3;
γ – доля нефтепродукта во всплывшем слое в собранном моющем растворе,
(1-γ) – доля воды.
17. Определить количество моющего раствора, теряемое с удаляемым из бака осадком.
ОСМР = P3 ∙ (1-α2)
18.
19. Определить количество моющего раствора, теряемое с нефтепродуктами.
НПМР = P4 ∙ (1-γ),
20. Определить объём разбрызгивания моющего раствора при нанесении его с помощью сопел моечной машины.
,
где V3 – расход моющего раствора, м3/сут;
J1 – потери моющего раствора при разбрызгивании, % (J=3%);
100 – перевод в проценты.
21. Определить объём потери раствора от испарения при машинной обмывке вагонов.
,
где J2 – коэффициент, зависящий от времени года, J2 = 0,2;
100 – перевод в проценты.
22. Определение общих потерь моющего раствора, (ПМобщ), м3/сут.
ПМобщ = ИМР + УМР + ОСМР + НПМР
ПМобщ = 0,02+0,009+0,01+0,05 = 0,089 м3/сут
23. Рассчитать процент общих потерь моющего раствора от суточного расхода.
Суточный расход моющего раствора V3 = 0,3 м3/cут, общие потери моющего раствора ПМобщ.=0,089 м3/cут:
Выводы
1. При расчёте оборотного контура охлаждения компрессорных установок концентрация солесодержания не превышает 2000 мг/л, поэтому продувку контура производить не следует.
Количество подпиточной воды превышает 5% и составляет 7,79%.
Исходя из расчётных данных, необходимо дать рекомендации главному механику по восстановлению герметизации, т. к. испарение воды даёт больший вклад.
2. При расчёте оборотного контура обмывки щелочным моющим раствором деталей и узлов подвижного состава концентрация солесодержания не превышает 7000 мг/л, поэтому продувка не проводится.
Количество подпиточной воды превышает 5% от циркулирующей в системе и составляет 9,02%, из-за загрязнения нефтепродуктами.
Рекомендуется отделу главного механика увеличить количество очистных работ оборотного контура.
3. При расчёте обмывки вагонов концентрация солесодержания превысила 3000 мг/л, поэтому необходимо провести продувку.
Подпитка превысила 5% и составила 10,4%, поэтому необходимо рекомендовать отделу главного механика проверить работу градирны, т. к. испарение имеет больший вклад.
Суточные потери ТМС составили 30%, поэтому главному инженеру необходимо подобрать помещение и оборудование для оптимального хранения моющих средств.
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
1. Зубрев Н.И., Байгулова Т.М., Зубрева Н.П. Теория и практика защиты окружающей среды. – М.: Желдориздат, 2004.
2. Зубрев Н.И., Журавлёв М.А. Методические указания. – Москва 2008.
