Контрольна робота з теми:

Волоконно-оптичні кабелі


1. Основні компоненти волоконно-оптичного кабелю

Оптичні волокна перед їх використанням мають бути покриті захисною оболонкою. Кабельна оболонка – зовнішня захисна структура, що оточує одне або більше волокон. За призначенням оболонка схожа з ізоляцією, що застосовується в мідних кабелях. Кабельна оболонка захищає мідні провідники і волокна від зовнішніх агресивних і механічних впливів, здатних призвести до ушкоджень або погіршення їхніх характеристик. У порівнянні з мідними кабелями, діелектричні волокна не вимагають додаткових видів захисту від електричних розрядів, замикань і полум'я.

Для будь-якого кабелю важливими характеристиками є межа його міцності на розрив, твердість, термін служби, гнучкість, захищеність від зовнішніх впливів, діапазон робочих температур і, навіть, зовнішній вигляд.

Оцінка цих характеристик залежить від конкретного застосування. Зовнішній телефонний кабель знаходиться в екстремальних умовах. Він протистоїть мінливим температурним умовам, налипанню льоду, сильному вітрові і гризунам, що ушкоджують його при підземному прокладанні. Очевидно, що він має бути міцніше від кабелю, що з'єднує устаткування всередині телефонного вузла і, що працює в контрольованих умовах. Кабель, що прокладається під килимом в офісі, по якому ходять люди, рухають крісла, має витримувати додаткове навантаження в порівнянні з кабелем всередині стін того ж офісу.

На рис. 1 подані основні компоненти простого оптичного кабелю з одним волокном.

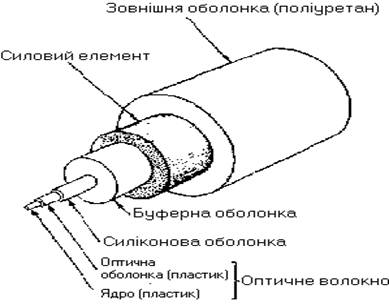

Рисунок 1 – Конструкція волоконно-оптичного кабелю

Конструкція кабелів може бути досить різноманітною, але загальними є такі компоненти: оптичне волокно, буферна оболонка, силовий елемент, зовнішня оболонка.

Оскільки ми уже достатньо детально обговорили конструкцію оптичних волокон, то зупинимося на буферній оболонці, силовому елементі і зовнішній оболонці.

2. Буферна оболонка

Найбільш простий вид буфера являє собою пластикову оболонку, розташовану поверх оптичної оболонки. Такий буфер є частиною волокна і наноситься виробниками. Додатковий буфер теж наноситься виробниками кабелів.

Існує два види кабельних буферів: пустотілий і щільний. На рис. 2 наведені обидві ці конструкції і їх якісне порівняння.

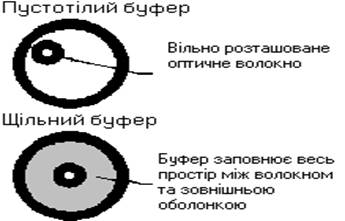

Рисунок 2 – Пустотілий і щільний буфер

Пустотілий буфер використовує тверду пластикову трубку з внутрішнім діаметром, що у декілька разів перевищує діаметр волокна. Одне або кілька волокон укладаються в цій трубці. Буферна трубка ізолює волокно від іншої частини кабелю і від механічних впливів. Таким чином, буферна трубка стає елементом, що приймає на себе навантаження. Якщо кабель розширюється або стискається при зміні температури, це не робить помітного впливу на волокно. Волокно має більш низьке значення коефіцієнта теплового розширення в порівнянні з іншими кабельними компонентами, що призводить до меншого його розширення або стискання при зміні температури. Звичайно передбачається деякий надлишок довжини волокна в порівнянні з довжиною трубки, так що кабель може вільно розширюватися, не впливаючи при цьому на волокно.

Щільний буфер передбачає безпосередній контакт пластикового елемента з волоконною оболонкою. Ця конструкція забезпечує кращий захист від механічних впливів, але не так добре захищає волокно від зміни температури. Оскільки пластик розширюється і стискується в різному ступені порівняно з волокном, стиск, обумовлений спадом температури, може призводити до утворення мікровигинів.

Крім того, слід зазначити, що кабель із щільним буфером більш гнучкий і згинається з меншим радіусом кривизни. Остання перевага робить кабель із щільним буфером особливо цінним для внутрішньої проводки, коли вплив температури не є настільки істотним, а гнучкість кабелю дозволяє легко укладати його всередині стін.

3. Силова оболонка

Силові елементи підвищують механічну міцність кабелю. В ході і після прокладання, силові елементи приймають на себе розтягуючи напруги, захищаючи від них волокно. Найбільш розповсюдженими силовими елементами є кевларова нитка, сталеві і епоксидні стрижні. Кевлар використовується тоді, коли кожне волокно міститься всередині індивідуальної оболонки (рис. 1). Сталеві нитки і скловолокна застосовуються в багатожильних кабелях. Сталь характеризується кращою механічною стійкістю у порівнянні зі скловолокном, але в ряді випадків необхідним є виготовлення цілком діелектричних кабелів. Сталь, наприклад, притягує розряди блискавки, а скло врятоване від цього недоліку.

4. Зовнішня оболонка

Зовнішня оболонка, подібно ізоляції проводу, забезпечує захист від механічного тертя, мастил, озону, кислот, розчинників і т.п. Вибір матеріалу зовнішньої оболонки залежить від ступеня необхідного захисту і вартості. Таблиця 6.1 містить порівняльні властивості різних найбільш популярних матеріалів зовнішньої оболонки.

Коли кабель має декілька оболонок і захисних елементів, зовнішній шар часто називається екраном. Тоді зовнішня оболонка захищає волокно безпосередньо, а екран стає додатковим шаром. Ця термінологія є сталою в телефонній індустрії.

Стовпці таблиці позначені в такий спосіб:

А – Полівінілхлорид (ПВХ)

В – М'який поліетилен

С – Армований поліетилен

D – Твердий поліетилен

Е – Поліпропілен

F – Поліуретан

G – Нейлон

Н – Тефлон

Таблиця 1 – Властивості матеріалів зовнішньої оболонки

А B C D Е F G Н
Опір окислюванню Ч Ч Ч Ч Ч Ч Ч В
Опір нагріванню Г–Ч Г Г Ч Ч Г Ч В
Несприйнятливість до впливу мастила Д Г Г Г–Ч Д Ч Ч В
Гнучкість при низьких температурах П–Х Г–Ч Ч Ч П Г Г В
Опір погоді, сонячному світлу Г–Ч Ч Ч Ч Ч Ч Ч В
Опір озону Ч Ч Ч Ч Ч Ч Ч Ч
Абразивний опір Д–Г Д–Г Д Ч Д–Г В Ч Ч
Електричні властивості Д–Г Ч Ч Ч Ч П П Ч
Опір полум'я Ч П П П П Ч П В
Опір ядерному випроміненню Г Г Г Г Д Г Д–Г П
Опір воді З З З З З П–Д П–Д З
Опір кислотам Г–Ч Г–Ч Г–Ч Г–Ч Ч Д П–Д Ч
Опір алкалоїдам Г–Ч Г–Ч Г–Ч Г–Ч Ч Д Ч Ч
Опір бензину, гасу і т.д. П П–Д П–Д П–Д П–Д Г Г Ч
Опір бензолу, толуолу и т.д. П–Д П П П П–Д П X Ч
Опір гідрокарбонатам галогенів П–Д П П П П П Г П
Опір алкоголю Г–Ч Ч Ч Ч Ч П П Ч
П=погане, Д=допустиме, Г=гарне, Ч=чудове й В=відмінне. Властивості позначені на основі типових властивостей серійних компонентів. Усі властивості можуть бути поліпшені при підборі компонентів.

5. Внутрішні кабелі

До кабелів, призначених для внутрішньої проводки, належать: симплексні; дуплексні; багатожильні кабелі; кабелі для важких, легких умов, для експлуатації і роботи під тиском, пожежобезпечні кабелі.

Волоконно-оптичні кабелі звичайно підрозділяють відповідно до цієї класифікації, хоча деякі категорії частково збігаються. На рис. 3 – 6 показано порівняльні характеристики декількох типів кабелів.

Кабелі для легких умов експлуатації мають застосування: з'єднання устаткування, з'єднання устаткування в межах одного приміщення, з'єднання робочих станцій з настінними або напольними розетками, прокладання в будинках на коротку відстань, об'єднання в комутаційні панелі і розподільні щити.

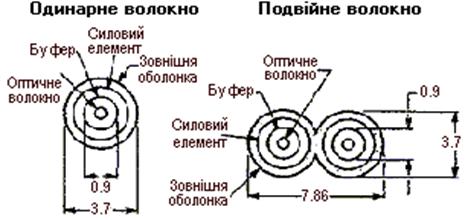

Рисунок 3 – Кабелі для прокладання всередині приміщень

Призначення кабелів: забезпечення робочого місця ("fiber–to–the–desk"), під’єднання вузлів комунікацій у шафах та панелях.

Конструктивні особливості: м’які, еластичні оболонки, елементи жорсткості у вигляді армідних волокон, гнучкий та щільний буфер (забезпечує просте приєднання конектора).

Пожежобезпечні кабелі мають застосування: вертикальне і горизонтальне міжповерхове прокладання, використання поза приміщенням за певних умов, застосування при розміщенні з'єднувачів безпосередньо на або пристроях, комутаційних панелях.

Призначення кабелів: прокладання у внутрішніх магістралях будинків, вертикальних шахтах всередині будинків (клас Riser), у сухих каналах трубопроводах.

Рисунок 4 – Волоконно-оптичні кабелі класу Riser (12 та 48 волокон)

Конструктивні особливості: щільний буфер (забезпечує просте приєднання конектора), гнучка та легка конструкція (простий монтаж), елементи жорсткості у вигляді армідних волокон, внутрішні та зовнішні оболонки з термопластику, діелектричний центральний елемент жорсткості, стандартні кольори – голубий, оранжевий, зелений, коричневий, сірий, білий, червоний, чорний.

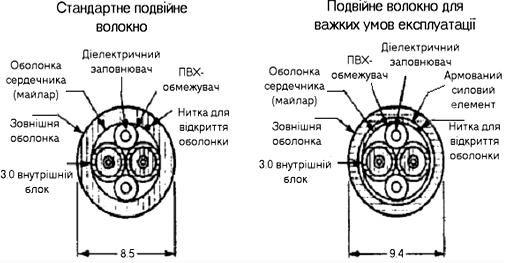

Подвійні і зчетверені кабелі для локальних мереж мають застосування: офіси і приміщення для устаткування, з'єднувачі з настільними пристроями.

Кабелі для важких умов експлуатації мають застосування: з'єднання устаткування в межах одного приміщення, використання поза приміщеннями за певних умов, кабельні мережі будинків.


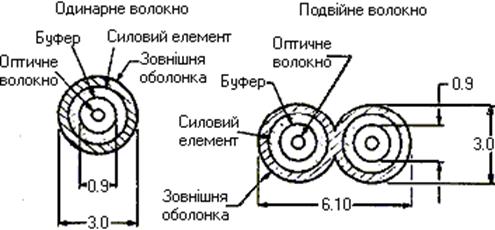

Рисунок 5 – Кабелі для важких умов експлуатації

Кабелі для прокладання в порожнинах мають застосування: прокладання між приміщеннями й у фальшполах, кабельні мережі будинків, міжповерхові з'єднання і комутаційні центри, прокладання всередині будинків

Пластикові кабелі мають застосування: оптичне спостереження, дешеві волоконно–оптичні з'єднання, підключення зовнішнього устаткування, промислові системи керування

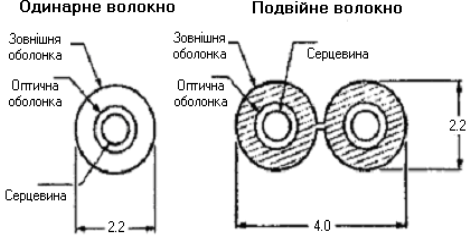

Рисунок 6 – Кабелі для прокладання всередині приміщень

Симплексні кабелі містять одне волокно. Симплекс – термін, використовуваний в електроніці для позначення односпрямованого каналу передачі. Оскільки одне волокно дозволяє передавати сигнал тільки в одному напрямку від передавача до приймача, симплексний кабель служить тільки для одноканальної передачі.

Дуплексні кабелі містять два оптичних волокна. Дуплекс означає наявність двох каналів передачі. Одне волокно передає сигнал в одному напрямку, а інше – у протилежному. (Дуплексний режим роботи можна створити за допомогою двох симплексних кабелів.) На рис. 7 наведене порівняння роботи симплексних і дуплексних кабелів.

У дійсності дуплексний кабель являє собою два симплексних кабелі з об'єднаною зовнішньою оболонкою і подібний відомому електричному кабелю для прокладання всередині приміщень, часто симплекс називається "локшиною". Спеціальна нитка для поділу двох проводів дуплексного кабелю дозволяє легко розділити його на симплексні кабелі.

Використання дуплексного кабелю замість двох симплексних обумовлено також розуміннями зручності. Проводка дуплексного кабелю також гарантує велику надійність кабельної системи, оскільки імовірність, що обидва канали вийдуть з ладу, мінімальна. Нагадаємо, що силовий кабель типу "локшина", використовуваний у настільній лампі, також є дуплексним і дозволяє легко розділити його на два проводи. Однак один провід такого кабелю не може забезпечити роботи електричної лампочки, рівно як і в дуплексному волоконно-оптичному кабелі.

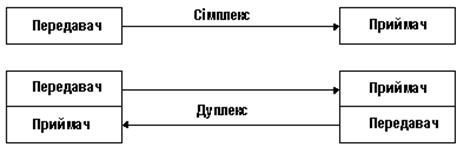

Рисунок 7 – Симплексний і дуплексний режими

Багатопровідні кабелі містять більше двох волокон. Волокна звичайно використовуються попарно, що дозволяє передавати сигнал в обох напрямках, наприклад, десятижильний кабель, дозволяє організувати п'ять дуплексних ліній передачі сигналу.

Багатопровідні кабелі часто складаються з декількох порожніх кабельних трубок, що містять одне або декілька волокон. Ідентифікація волокон у такого роду кабелях здійснюється по трубках, що мають кольорове маркування. Такі трубки розташовуються в кабелі навколо центрального силового елемента зі сталі або скловолокна. Такий пристрій забезпечує захист волокон при вигині кабелю.

Конструкція кабелю залежить від його застосування. Існує чотири основних види:

-  для легких умов експлуатації;

-  для тяжких умов експлуатації;

-  для прокладання в порожнинах;

-  для вертикальної проводки.

Кабелі для тяжких умов експлуатації мають більш щільну зовнішню оболонку в порівнянні з кабелями для легких умов, що не висуває особливих обмежень при прокладанні.

Порожнини – вузький простір між стінками, під підлогою й у стелі, часто використовуються для проводки сигнальних, силових і телефонних ліній. Звичайно в порожнинах може легко поширитися полум'я під час пожежі в будинку.

Зазначені матеріали, що застосовуються для виготовлення зовнішніх оболонок, виділяють під час горіння шкідливий дим.

Кабелі для вертикальної проводки використовуються для прокладання між поверхами будинку. Такі кабелі мають конструкцію, що запобігає поширенню полум'я між поверхами.


6. Розділювані кабелі

Даний тип кабелю складається з декількох симплексних кабелів, укладених у загальний екран. Кабель містить дві діелектричні вставки, що дозволяють зафіксувати симплексні кабелі всередині зовнішнього екрана, і майларову оболонку, що охоплює як симплексні кабелі, так і діелектричні вставки. Зовнішній екран має витяжний нейлоновий трос, що дозволяє легко і швидко його знімати. Особливість розділюваного кабелю полягає в незалежному використанні складаючих його симплексних кабелів, що можуть мати різну довжину. Кабель даного типу звичайно має два або чотири симплексних кабелі, хоча можлива і більша кількість.

Кабелі для зовнішнього прокладання мають відповідати більш жорстким навколишнім умовам, ніж внутрішні кабелі. Монтаж зовнішніх кабелів здійснюється декількома способами.

Підвіска: кабель натягається між телефонними стовпами.

Безпосереднє прокладання: кабель укладається у відриту траншею і засипається землею.

Пряме прокладання: кабель також укладається в землю, але у спеціальних кабельних каналах.

Підводне прокладання: кабель укладається під водою, у тому числі для трансокеанічного застосування.

Кабелі даного типу мають бути більш міцними і довговічними, тому що піддаються різним екстремальним впливам. Більшість кабелів має додаткові захисні екрани. Наприклад, сталева оболонка використовується для запобігання від гризунів, що можуть перегризти як зовнішній екран, так і саме волокно. В інших конструкціях як наповнювач порожніх кабельних трубок для витиснення повітря використовується гель. Крім того, наповнення кабельної трубки гелем запобігає просочуванню води всередину кабелю. Під час відсутності гелю вода може потрапити всередину кабелю, а при замерзанні розширитися і пошкодити кабель. Щоб уникнути цього, волокно міститься в "плаваючому" стані – всередині трубки, наповненої незамерзаючим гелем.

Більшість зовнішніх кабелів містить декілька волокон. Силовий елемент звичайно являє собою міцний сталевий або скловолоконний сердечник, хоча іноді використовуються і тонкі сталеві троси, запаяні в зовнішньому екрані. Більшість багатопровідних кабелів має декілька кабельних трубок. На рис. 10 і рис. 11 зображено поперечні перерізи типових кабельних конструкцій.

Рисунок 8 – Волоконно-оптичний кабель типу ОКМС: 1– центральний силовий елемент, 2– оптичний модуль, 3 – оптичне волокно, 4 – гідрофобний заповнювач, 5 – бандажна стрічка, 6 – внутрішня оболонка, 7 – армідні зміцнюючи нитки, 8 – зовнішня оболонка

Застосування кабелю ОКМС: підвіска на опорах контактної мережі та лініях автоблокування залізниці, опорах ліній електропередач, повітряних лініях зв’язку. Технічні характеристики кабелю подано у таблиці 2.

Таблиця 2 Технічні характеристики кабелю ОКМС

1 Кількість оптичних волокон у кабелі, шт. 2 – 144
2 Максимальна кількість оптичних волокон в одному модулі, шт. 12
3 Тип оптичних волокон, за рекомендацією ITU–T… G.651 G.652 G.655
4

Коефіцієнт загасання, дБ/км, не більше, на довжині хвилі:

1310 нм

550 нм

0,36

0,22

5 Довжина хвилі відсічки, нм, не більше: 1270
6

Хроматична дисперсія, пс/(нм*км), не більше, в діапазоні (1285–1330) нм

(1525–1575) нм

3,5

18

7 Номінальний діаметр кабелю (Dкаб), мм 11,8 – 23,7
8 Температура експлуатації, ° С – 60 …+70
9 Температура монтажу, °С, не нижче –10
10 Температура транспортування та зберігання, °С – 60…+70
11 Нормована будівельна довжина, км, не менше 4,0
12 Розрахункова маса кабелю, кг/км 114 – 488
13 Припустиме розтягуюче зусилля, кн.. 3,0 – 30,0
14 Припустиме роздавлююче зусилля, кН/см, не менше 0,25
15 Мінімальний припустимий радіус вигину, мм 20 Dкаб



Особливості кабелю типу ОКМС: строк служби – не менше 30 років; модульна конструкція; виконання з діелектричних матеріалів; несприйнятливість до впливу електричних полів; наявність високостійких захисних покриттів (армідні нитки), центрального елементу з склопластикового прутка; можливе виконання із зовнішньою оболонкою, що не підтримує горіння; стійкість до впливу обмерзання.

Іншим представником кабелю для зовнішнього застосування є волоконно-оптичний кабель ОКГ-0.22 використовує одномодове волокно з гарантованим загасанням не більше 0,22 дБ/км (див. рис. 9).

ОКГ-0.22 призначений для прокладення вручну або механізованим способом у кабельній каналізації, у трубах, блоках, колекторах, за відсутності небезпеки механічних пошкоджень.

Технічні характеристики кабелю наведені у таблиці 3.


Рисунок 9 – Волоконно-оптичний кабель типу ОКГ-0.22: 1 – оптичне волокно, 2 – гідрофобний заповнювач, 3 – полімерна трубка, 4 – центральний силовий елемент, 5 – гідрофобний заповнювач, 6 – бандажна стрічка, 7 – поліетиленова зовнішня оболонка

Таблиця 3 – Технічні характеристики ВОК ОКГ–0.22

Кількість оптичних волокон  2–72
Коефіцієнт загасання, дБ/км (1550 нм) 0,22
Припустимі розтягуючі зусилля, кн.. 3
Робоча температура, °С –40...+60°С
Мінімальний радіус вигину на кут 90° 250мм
Зовнішній діаметр, мм 10,4
Маса кабелю кг/км 110

Інший напрямок у кабельному конструюванні представляють стрічкові кабелі. У стрічковій конструкції 12 рівнобіжних волокон розташовуються у вигляді сендвічу між поліестерними стрічками, що мають клейове двостороннє покриття. Кожна кабельна стрічка може бути зклеєна з іншими і утворити тим самим прямокутний масив. Наприклад, склеювання 12 кабельних стрічок утворює масив з 144 волокон. Цей масив розміщується в порожній трубці, що у свою чергу оточується двома шарами поліетилену. Кожний шар поліетилену містить 14 сталевих ниток, що відіграють роль силових елементів. У залежності від призначення можливі додаткові захисні шари, наприклад, сталеві рукава, що охоплюють поліетилен. У перших промислових волоконно-оптичних системах, випущених компанією AT&T у 1977 році, використовували стрічкову конструкцію.

При прокладанні багатожильних кабелів спочатку не передбачається використання усіх волокон. Деякі з них є резервними. Іншою причиною прокладання кабелю з надлишковим числом волокон є необхідність майбутнього розширення кількості каналів передачі. Прокладання кабелю є дорогим заходом. Наявність надлишкового числа волокон у потрібних місцях, заощаджує майбутні витрати, пов’язані з прокладкою додаткових кабелів. Це плата за відсутність "головного болю" у майбутньому.

7. Додаткові характеристики кабелів

Кабелі поставляються споживачу на котушках різної ємності від 1 до 2 км, хоча для одномодових кабелів можливі довжини від 5 до 6 км. Великі довжини вимагаються для систем передачі на далекі відстані, коли число зрощувань кінців кабелів, змотаних з різних котушок, є великим. Крім того, кожне зрощування додає в систему втрати. Великі довжини кабельних сегментів припускають меншу кількість зрощувань і менші втрати.

При виготовленні оболонок або буферних трубок часто використовується кольорове маркування, що дозволяє легко ідентифікувати кожне волокно. У довгій лінії потрібно бути впевненим, що волокно А з першого відрізку кабелю з'єднується з волокном А з іншого відрізку, В з В, C з C і т.д. Кольорове маркування полегшує ідентифікацію волокон.

Більшість постачальників кабелю специфікують максимально припустимі розтягуючи навантаження. Звичайно вказуються два типи навантаження. Навантаження при прокладанні є короткочасним видом навантаження, що може бути прикладеним до кабелю під час його прокладання. Це навантаження включає зусилля, необхідне для протягання кабелю в кабельних каналах, навколо кутів і т.ін. Максимальне значення специфікованого навантаження в залежності від застосування обмежує довжину відрізку кабелю при прокладанні. При цьому необхідно заздалегідь акуратно прораховувати процес прокладання, щоб не допустити перенапруги у волокні.

Другий вид специфікованого навантаження називається робочим, або довгостроковим навантаженням. Після завершення прокладання кабель не може тривало витримувати настільки ж високий рівень навантаження як при прокладанні. Тому специфіковане робоче навантаження менше за навантаження при прокладанні. Робоче навантаження також називається статичним.

Навантаження при прокладанні і робоче навантаження вказуються в ньютонах (Н). Припустимі навантаження залежать від пристрою кабелю і його запланованого застосування. Типові специфіковані значення для симплексного внутрішнього кабелю складають 1112Н у процесі прокладання і 44Н у робочому режимі.

Волоконно-оптичні кабелі іноді містять мідні проводи (пари проводів). Такі проводи можуть бути використані для звичайних завдань комунікації, але вони також мають два інших досить популярних застосування. По–перше, для зв'язку між персоналом під час прокладання, особливо в місцях, де немає телефонних ліній. Персонал, що займається тестуванням якості оптичного з'єднання, має постійно мати зв'язок з офісом, віддаленим на кілька кілометрів. В офісі знаходиться тестуюча апаратура, що дозволяє проаналізувати якість встановлюваних з'єднань. По-друге, для підведення живлення до електронних пристроїв різного типу, що облаштовуються у волоконно–оптичних лініях (наприклад, повторювачі).

У більшості кабельних систем використовуються оптичні волокна різних видів і розмірів. Наприклад, діаметр буферної волоконної оболонки складає 250 або 900 мікрометрів. Ця оболонка дозволяє використовувати волокна типу: 8/125, 50/125, 62.5/125, 85/125 або 100/140 мікрометрів. Кожен з цих типів волокон може бути розрахований на різні типи загасання і ширину смуг пропускання, відповідаючи конкретним вимогам. У кабелях з буферною оболонкою у вигляді порожньої трубки, в одній трубці може знаходитися одне і більше волокон. Жодний з цих факторів не впливає істотно на конструкцію кабелю. Будь-яка конструкція може бути легко видозмінена.

В міру розвитку волоконно-оптичної технології все частіше виникало питання про найбільш універсальні характеристики багатоходових волокон. У центрі уваги знаходилися загасання, частотна смуга пропускання, числова апертура NA, простота і вартість пристроїв для введення світлового сигналу в кабель і т.д.

"Переможцем" стало волокно 62,5/125 мкм, що є специфікованим і найкращим для практично всіх областей застосування, включаючи побутову техніку, локальні комп'ютерні мережі, з'єднання між серверами і т.п.

Одномодові волокна дотепер є найкращими для передачі сигналу на далекі відстані, де потрібна висока швидкість, у той час як волокна типу 50/125 і 100/140 мікрометрів знаходять достатньо широке застосування в мережах локального масштабу.
