Курсовая работа: Основы систем автоматизированного проектирования

Курсовая работа: Основы систем автоматизированного проектирования

Основы систем автоматизированного проектирования


1. Проектирование. Типовая логическая схема проектирования



1.1 Основные определения процесса проектирования

Проектирование – процесс, позволяющий провести некую техническую идею до её инженерной модели. Результатом этого процесса является проект, который представляет из себя, как правило, графическую часть (чертежи, схемы) и пояснительную записку (описание назначения изделия, функции, технические характеристики и т.д.).

Алгоритм проектирования – совокупность предписаний, необходимых для выполнения проектирования. Алгоритм проектирования может быть общим (для определенного класса объектов) и специальным (для одного объекта). Под выполнением проектирования понимается нахождение результата проектирования.

Результат проектирования – проектное решение (совокупность проектных решений), удовлетворяющее заданным требованиям, необходимое для создания объекта проектирования. В заданные требования должны быть включены требования к форме представления проектного решения.

Проектное решение – промежуточное или конечное описание объекта проектирования, необходимое и достаточное для рассмотрения и определения дальнейшего направления или окончания проектирования.

Типовое проектное решение – уже существующее проектное решение, используемое при проектировании.

Цель процесса проектирования состоит, прежде всего, в том, чтобы на основе исходной информации, получаемой в процессе проектирования, разработать техническую документацию для изготовления объекта проектирования. Проектирование включает в себя разработку технического задания (ТЗ), отражающего потребности, и реализацию ТЗ в виде проектной документации.

Проектирование, по существу, представляет собой процесс управления с обратной связью. Техническое задание формирует входы, которые сравниваются с результатами проектирования, и если они не совпадают, цикл проектирования повторяется вновь до тех пор, пока отклонение от заданных технических требований не окажется в допустимых пределах.

Проектная процедура соответствует части проектной подсистемы, в результате выполнения которой принимается некоторое проектное решение. Она состоит из элементарных проектных операции, имеет твердо установленный порядок их выполнения и направлена на достижение локальной цели в процессе проектирования.

Под проектной операцией понимают условно выделенную часть проектной процедуры или элементарное действие, совершаемое конструктором в процессе проектирования. Примерами проектных процедур могут служить процедуры разработки кинематической или компоновочной схемы станка, технологии обработки изделий и т.п., а примерами проектных операций – расчет припусков, решение какого-либо уравнения и т.п.

1.2 Системы проектирования

Процесс проектирования осуществляется системой проектирования, т.е. совокупностью взаимодействующих друг с другом проектировщиков и необходимых для проектирования технических средств.

Система – совокупность элементов, объединенных единством цели и иерархией взаимоотношений. Частью системы может быть элемент или другая система (подсистема). В технике рассматриваются сложные технические системы (стс). Понятие сложности определяется наличием подсистем (п/с) различной физической природы. Каждая подсистема может выполнять свою подцель, но в результате все они работают на единую цель всей системы.

По существу, системы проектирования могут рассматриваться как сложные человеко-машинные многоконтурные, многомерные системы управления с обратной связью, требующие сбора, передачи, переработки и использования информации для достижения цели проектирования. Они должны быть подчинены тому или иному критерию оптимизации, например, критерию наименьшей продолжительности или максимального быстродействия при ограниченных затратах, или критерию быстрейшей окупаемости спроектированной системы и т.д.

Вначале термин «автоматизация проектирования» применялся во всех тех случаях, когда ЭВМ использовали для расчетов, связанных с проектированием. Но сейчас этот термин приобрел более специфический смысл, относящийся к интерактивным системам, в которых проектировщик и ЭВМ при решении задач проектирования взаимодействуют друг с другом. При помощи автоматизации проектирования результаты проектирования объектов, в которых использовались новые идеи и технические средства, могут быстро сообщаться проектировщику в удобной для него форме. Благодаря этому за короткий промежуток времени можно глубоко проникнуть в суть проблем, связанных с проектированием. Автоматизация проектирования также позволяет создавать необходимую документацию и проверять полученные результаты. Таким образом, сегодня речь идет о создании, так называемых, интеллектуальных человеко-машинных систем, в рамках которых возможно выполнение всего цикла проектных работ, начиная от научных исследований и кончая изготовлением конструкторской и технологической документации, а в ряде случаев – макетов или опытных образцов. Причем, «интеллектуальность» таких систем определяется тем, в какой степени эта система способствует раскрытию и использованию интеллектуальных возможностей человека, его знаний и опыта как специалиста, освобождая его от механической и нетворческой работы.

Проектирование – это комплекс работ по исследованию, расчетам и конструированию нового изделия или нового процесса. В основе проектирования лежит первичное описание – техническое задание.

Различают следующие системы проектирования: неавтоматизированное проектирование и автоматизированное проектирование.

Процесс проектирования, осуществляемый человеком вручную (без использования ЭВМ), называют неавтоматизированным проектированием

Проектирование, при котором все проектные решения или их часть получают путем взаимодействия человека и ЭВМ, называют автоматизированным проектированием.

Необходимо выделить понятие автоматического проектирования, которое остаётся для выполнения отдельных вычислительных операций, процедур, выполняемых средствами вычислительной техники согласно заложенным в них программам.

Т.о. автоматическим проектированием называют проектирование, при котором все преобразования описаний объекта и алгоритма его функционирования осуществляются без участия человека. Автоматическое проектирование возможно лишь в отдельных частных случаях для сравнительно несложных объектов.



1.3 Стадии и этапы проектирования

Согласно стандарту выделяют следующие стадии проектирования:

1.  Предпроектное исследование (выполняет заказчик). Здесь выполняется анализ потребностей внешней среды (ВС) в новом изделии, также ведется поиск возможного аналога, т.е. может быть сделан вывод о необходимости модернизации существующего изделия. Результатом является документ ИТ (исходные требования), в котором отражается информация о наличии и характеристиках изделия.

2.  Разработка технического задания (ТЗ). Вообще ТЗ также должен разрабатывать заказчик на основе собственных ИТ. ТЗ содержит основные характеристики изделия: габариты, вес, энергопотребление. В составе ТЗ производится уточнение структур, функций, режимов работы будущего изделия, описываются требования к дизайну, экономическим показателям. Иногда ТЗ требует уточнения исполнителем.

3.  Разработка предложения технического (ПТ) (уточненного ТЗ). Уточненное ТЗ или ПТ разрабатывает исполнитель проекта, где отражает свое видение проблемы. Результатом является документ УТЗ, который подписывается исполнителем и заказчиком. Пункты 2 и 3 могут находиться в итерации. Бывает, что на этом процесс заканчивается, если исполнитель заказывает невозможное.

4.  Эскизное проектирование (ЭП). Выполняется на основе УТЗ. Здесь моделируются отдельные принципиальные узлы будущего изделия, отрабатываются математические модели поведения. Анализируется и доказывается реальная возможность создания будущего изделия. Проводятся многовариантные испытания, часто строятся физические модели. Результатом стадии ЭП являются уточненные технико-экономические характеристики будущего изделия, принципиальный состав узлов, детализованные проработки важнейших составных частей (схемы, чертежи), ПЗ, возможно макеты. В отдельных случаях процесс проектирования может быть закончен, прерван за бесперспективностью (отрицательный результат), либо продолжен.

5.  Техническое проектирование (ТП). Здесь прорабатываются полностью все компоненты изделия: дизайн корпуса, разрабатываются все части проекта. ТП содержит результаты полной параметрической оптимизации, все чертежи, схемы узлов, полное описание функционирования изделия, описание режимов работы. Результат, как правило, опытный образец изделия. Принимается решение заказчиком о возможности передачи в серийное производство. При положительном решении заказчика начинается разработка рабочего проекта (РП).

Результат – полная конструкторская документация и, как правило, опытный образец.

Проектная организация может завершить работу на стадии ТП, передав документацию заказчику, который передает в производственные предприятия (размещает заказ), где тех. проект доводят до рабочего проекта (РП).

6.  Рабочее проектирование (РП). Рабочий проект – полный комплекс документов для промышленного выпуска (массовый выпуск изделия).

Этапом проектирования называют часть стадии, включающая разработку одного или нескольких аспектов будущего изделия.

1.4. Подходы к конструированию на основе компьютерных технологий.

Можно выделить два подхода к конструированию на основе компьютерных технологий. Первый подход базируется на двухмерной геометрической модели – ГМ и использовании компьютера как электронного кульмана, позволяющего значительно ускорить процесс конструирования и улучшить качество оформления конструкторской документации. Центральное место в этом подходе к конструированию занимает чертеж, который служит средством графического представления изделия, содержащего информацию для решения графических задач, а также для изготовления изделия. Так, с помощью вычислительной техники облегчаются:

1) оформление конструкторских документов, насыщенных изображениями стандартных, типовых, унифицированных составных частей, (например электрических и других принципиальных, функциональных схем, печатных плат, модулей, приборов, электронных блоков, стоек, шкафов, пультов и т.д.);

2) разработка текстовых документов (спецификаций, перечней элементов и др.).

В основе второго подхода лежит компьютерная пространственная геометрическая модель (ПГМ) изделия, которая является более наглядным способом представления оригинала и более мощным и удобным инструментом для решения геометрических задач. Чертеж в этих условиях начинает играть вспомогательную роль, а методы его создания основаны на методах компьютерной графики, методах отображения пространственной модели.


2. Системы автоматизации подготовки производства, управления производством, технической подготовки производства



2.1 CAD/CAM системы

CAD/CAM системами на западе называют то, что в России принято называть аббревиатурой САПР, то есть Системы Автоматизированного Проектирования. Впервые термин СAD прозвучал в конце 50-х гг. прошлого века в Массачусетском технологическом институте в США. Распространение эта аббревиатура получила уже в 70-х гг. как международное обозначение технологии конструкторских работ. С началом применения вычислительной техники под словом CAD подразумевалась обработка данных средствами машинной графики. Однако этот один термин не отражает всего того, что им иногда называют. Например, САПР могут предназначаться для: черчения, для прочерчивания (эскизирования) или и для того, и для другого сразу. Многие системы САПР выполняют существенно больше функций, чем просто черчение и конструирование. Как правило, современные САПР, включают:

CAD – Computer Aided Design, или Computer Aided Drafting (проектирование и конструирование с помощью ЭВМ или черчение с помощью ЭВМ). САПР конструктора.

CAM – Computer Aided Manufacturing. (автоматизированные системы технологической подготовки производства). САПР технолога.

САЕ – Computer Aided Engineering (инженерные расчёты с помощью ЭВМ, исключая автоматизирование чертёжных работ). Проведение всех необходимых расчетов в процессе анализа выполненной конструкции. Иногда этот термин использовался как понятие более высокого уровня – для обозначения всех видов деятельности, которую инженер может выполнять с помощью компьютера.

PDMProduct Data Management (управление проектными данными). Предполагает полную информационную поддержку производства. Эксплуатация, рекламация, статистика поведения изделия (сопровождение изделия)

Чаще всего говорят о системах CAD/CAM/CAE/PDM.

Использование систем автоматизированного проектирования позволяет не только снизить трудоёмкость, временные и денежные затраты, но освободить человека от большого количества однообразной работы, например, от оформления большей части документопотока.

CAD/CAM-системы находят применение в широком диапазоне инженерной деятельности, начиная с решения сравнительно простых задач проектирования и изготовления конструкторско-технологической документации и, кончая, задачами объёмного геометрического моделирования, ведением проекта, управления распределенным процессом проектирования и т.п.

2.2 Комплексные автоматизированные системы

АСПАвтоматизированная Система Планированияздесь выполняется планирование выпуска изделий

АСНИАвтоматизированная Система Научных Исследованийздесь выполняется исследовательская часть конструкторских и технологических работ с использованием ЭВМ. Разработка, исследование новых принципов работы изделий, поиск и анализ мировых аналогов. Основные виды работ: математическое моделирование, натурные исследования, (например, создание электромобиля – проводится анализ электродвигателя).

САПР (CAD) – Система Автоматизированного Проектирования – совокупность увязанных друг с другом моделей проектных процедур, образующих логическую схему построения объекта (проекта) на основе математических методов, информационных данных и средств ВТ.

АСТПП (CAM) – Автоматизированная Система Технологической Подготовки Производства заключается в разработке технологии: выбор заготовки, определение технологических переходов (операций), выбор оборудования, инструмента, оснастки, вплоть до управляющих программ для станков с ЧПУ.

Ввиду большой связанности процесса САПР и АСТПП многие современные системы автоматизации охватывают весь процесс, такие системы называются CAD/CAM системы (Unigraphics)

АСУП (PDM) – Автоматизированная Система Управления Предприятием – необходима для автоматизации организационного управления на предприятии. Анализ деятельности предприятия, планирование, диспетчирование, учет, контроль. Автоматизация работ управленческого персонала. Управление финансами; управление запасами (складским хозяйством); управление снабжением (статистика закупок, контракты на закупку); маркетинг (статистика и анализ реализации, контракты на реализацию, прогноз, реклама).

АСУ ТП – Автоматизированная Система Управления Технологическим Процессом. Функциями АСУТП являются сбор и обработка данных о состоянии оборудования и протекании производственных процессов для принятия решений по загрузке станков, выполнению технологических маршрутов. Программное обеспечение АСУТП на этих уровнях представлено системой диспетчерского управления и сбора данных, называемой SCADA (Supervisory Control and Data Acquisition), а техническое обеспечение – персональными ЭВМ и микрокомпьютерами, связанными локальной вычислительной сетью. Для систем АСУТП характерно использование программируемых логических контроллеров (ПЛК или PLK – Programmed Logic Controller), – компьютеров, встроенных в технологическое оборудование, управляющая и вычислительная машина одновременно.

На уровне управления технологическим оборудованием в АСУТП выполняются запуск, тестирование, выключение станков, сигнализация о неисправностях, выработка управляющих воздействий для рабочих органов программно управляемого оборудования. Для этого в составе технологического оборудования используются системы управления на базе встроенных контроллеров.


3. Системы автоматизированного проектирования. Структура и разновидности САПР



3.1 Концепция формирования САПР, как инструмента для разработки объекта



Согласно определению, рекомендуемому ГОСТом, САПР - это комплекс программно-технических средств автоматизированного проектирования, взаимосвязанных с необходимыми подразделениями проектной организации или коллективом специалистов, выполняющих проектирование.

Т.о., САПР – система, объединяющая технические средства, математическое и программное обеспечение, параметры и характеристики которых выбирают с максимальным учетом особенностей задач инженерного проектирования и конструирования.

Целью создания САПР некоторого класса изделий является обеспечение полноты всех функций по проектированию, необходимых пользователю для получения проекта.

Конкретная САПР предназначена для решения задач в определенной предметной области (например, САПР печатных плат).

При разработке САПР выполняются следующие процедуры:

1.  Проводится поиск в БД конструкторской документации известных проектных решений, аналогов изделия (проекта);

2.  При необходимости проводится создание новой конструкции изделия (инженерный синтез);

3.  Проводится анализ разработки на соответствие заданным требованиям (инженерный анализ);

4.  Формируется конструкторская документация.

Общая схема:

Поиск синтезанализвыпуск проектной документации

Синтез и анализ могут повторяться.

3.2 Разновидности САПР

Классификацию САПР осуществляют по ряду признаков.

– По приложениям наиболее представительными и широко используемыми являются следующие группы САПР.

1.  САПР для применения в отраслях общего машиностроения (машиностроительные САПР).

2.  САПР для радиоэлектроники (Electronic CAD) системы.

3.  САПР в области архитектуры и строительства.

Кроме того, известно большое число более специализированных САПР, или выделяемых в указанных группах, или представляющих самостоятельную ветвь в классификации. Например, САПР больших интегральных схем, САПР летательных аппаратов, САПР электрических машин, и т.д.

– По целевому назначению различают САПР (или подсистемы САПР), обеспечивающие разные аспекты проектирования. Так, в составе машиностроительных САПР появляются CAE/CAD/CAM системы:

1.  конструкторские САПР общего машиностроения, часто называемые просто CAD (Computer Aided Design) – системами (проектирование и конструирование).

2.  технологические САПР общего машиностроения, иначе называемые автоматизированными системами технологической подготовки производства или системами CAM (Computer Aided Manufacturing).

3.  САПР функционального проектирования, или CAE (Computer Aided Engineering) системы (инженерные расчеты). Проведение всех необходимых расчетов в процессе анализа выполненной конструкции.

4.  САПР информационной поддержки производства PDM (Product Data Management) системы (управление проектными данными).

– По масштабам (комплексности решаемых задач) различают отдельные программно-методические комплексы (ПМК) САПР (например, комплекс анализа электронных схем); системы ПМК; системы с уникальными архитектурами не только программного, но и технического обеспечений.

– По характеру базовой подсистемы – ядра САПР:

1)  САПР на базе подсистемы машинной графики и геометрического моделирования. Эти САПР ориентированы на приложения, где основной процедурой проектирования является конструирование, т.е. определение пространственных форм и взаимного расположения объектов.

2)  САПР на базе СУБД. Они ориентированы на приложения, в которых при сравнительно несложных математических расчетах перерабатывается большой объем данных.

3)  САПР на базе конкретного прикладного пакета. Фактически это автономно используемые программно-методические комплексы.

4)  Комплексные (интегрированные) САПР. Состоят из совокупности подсистем предыдущих видов.

Системы Автоматизированного Проектирования (САПР) – совокупность методов автоматизированного проектирования, средств их реализации (программных, технических, информационных и др.), а также специалистов, ими владеющих.


4. САПР как сложная система

Как и любая сложная система, САПР состоит из подсистем.

Структурными составляющими САПР являются подсистемы, обладающие всеми свойствами системы и создаваемые как самостоятельные системы. Это выделенные по некоторым признакам части САПР, обеспечивающие выполнение некоторых законченных проектных задач с получением соответствующих проектных решений и проектных документов.

Различают подсистемы функциональные (проектирующие) и обеспечивающие (обслуживающие).

Функциональные подсистемы непосредственно выполняют проектные процедуры. Примерами функциональных подсистем могут служить подсистемы геометрического трехмерного моделирования механических объектов, изготовления конструкторской документации, схемотехнического анализа, трассировки соединений в печатных платах.

Обеспечивающие подсистемы предоставляют необходимые ресурсы для работы функциональных подсистем, их совокупность часто называют системной средой (или оболочкой) САПР.

Типичными обеспечивающими подсистемами являются подсистемы управления проектными данными, управления процессом проектирования, пользовательского интерфейса для связи разработчиков с ЭВМ, CASE (Computer Aided Software Engineering) для разработки и сопровождения программного обеспечения САПР, обучающие подсистемы для освоения пользователями технологий, реализованных в САПР.

4.1 Функциональные подсистемы

Функциональные подсистемы выполняют проектные процедуры и операции, используя при этом, в общем случае, все средства обеспечивающих подсистем.

Набор функциональных подсистем, в общем случае, для каждой САПР различен и зависит от задач на решение которых ориентированна данная САПР, однако функциональные подсистемы любой САПР можно разделить на четыре основных вида и представить в виде типового набора функциональных подсистем (т.е. набора подсистем которые содержатся в любой САПР объекта):

1.  ФП1 – поиск аналогов

2.  ФП2 – инженерный синтез

3.  ФП3 – инженерный анализ

4.  ФП4 – формирование и ведение проектной документации

ФП1 поиск аналогов разрабатываемого изделия. Аналог нового изделия – это такое известное изделие, которое отвечает большинству заданных характеристик.

Работа в ФП1 заключается в анализе существующих технических решений, находящихся в базах данных (желательно мирового уровня).

ФП2 и ФП3 – это подсистемы, обеспечивающие поиск и генерацию вариантов технического решения и определения характеристик объекта (качественных показателей). Осуществляется моделирование структуры и поведения объекта, а также оптимизация характеристик объекта. Ведется выполнение всех вычислительных процедур и процедур текущего отображения.

ФП4формирование и ведение проектной документации. Эта подсистема в соответствии с существующими ГОСТами и другими нормативами формирует всю необходимую проектную документацию. Ведение документации предполагает классифицированное хранение всей документации для выдачи копий, а также для возможности небольших коррекций.

В зависимости от отношения к объекту проектирования различают два вида функциональных подсистем:

5.  объектно-ориентированные (объектные);

6.  объектно-независимые (инвариантные).

К объектным подсистемам относят подсистемы, выполняющие одну или несколько проектных процедур или операций, непосредственно зависимых от конкретного объекта проектирования. Например, подсистема проектирования технологических систем; подсистема моделирования динамики, проектируемой конструкции и др.

К инвариантным подсистемам относят подсистемы, выполняющие унифицированные проектные процедуры и операции. Например, подсистема расчетов деталей машин; подсистема расчетов режимов резания; подсистема расчета технико-экономических показателей и др.

Процесс проектирования реализуется в функциональных подсистемах в виде определенной последовательности проектных процедур и операций.

4.2 Обеспечение САПР – виды, назначение

Структурное единство подсистем САПР обеспечивается строгой регламентацией связей между различными видами обеспечения, объединенных общей для данной подсистемы целевой функцией.

Согласно видам обеспечения выделяют соответствующие обеспечивающие подсистемы (ОП).

Принято выделять 7 видов обеспечения:

– математическое;

– программное;

– информационное;

– лингвистическое;

– техническое;

– инструктивно-методическое;

– организационно-технологическое;

Математическое обеспечение (МО) – совокупность математических моделей, методов решения, алгоритмов для решения задач САПР, а также совокупность специалистов, владеющих этими методами или способных разработать новые методы.

Лингвистическое обеспечение (ЛО) – совокупность языков, используемых для представления информации о проектируемых объектах, процессе и средствах проектирования.

Программное обеспечение (ПО) – совокупность программ на машинных носителях и соответствующей документации, реализующих задачи САПР. ПО делится на общесистемное, базовое и прикладное. Общесистемное – ОС, оболочки и среды (не отражают спецификации САПР). Базовое ПО – мониторная система – комплекс программ, управляющих прикладным ПО. Прикладное ПО – обычно набор пакетов прикладных программ, предназначенных для реализации тех или иных проектных процедур.

Информационное обеспечение (ИО) – совокупность справочных данных, необходимых в данной предметной области. В БД хранится эта информация, которую можно записывать, а затем извлекать. Пополнение БД выполняется специалистами при обслуживании САПР.

Техническое обеспечение – совокупность взаимосвязанных и взаимодействующих технических средств для ввода, хранения, переработки, передачи программ и данных.

Инструктивно-методическое обеспечение (ИМО) – совокупность документов, характеризующих состав, функционирование и правила эксплуатации САПР (содержит последовательную методику решения задач проектирования и использования пакета).

Организационно – технологическое обеспечение (ОТО) – совокупность документов, включающих положения, квалификационные требования, штатные расписания, инструкции, приказы и т.д. ОТО регламентирует взаимодействие проектной организации с комплексом средств автоматизированного проектирования.

Функционирование САПР возможно только при наличии и взаимодействии всех перечисленных обеспечивающих подсистем.



5. Математическое Обеспечение САПР



5.1 Состав и функции МО САПР

Математическое обеспечение (МО) включает в себя математические модели (ММ), методы и алгоритмы, необходимые для выполнения автоматизированного проектирования.

Математическое обеспечение САПР реализуется в виде программ и сопровождающей документации. На основе математического обеспечения решаются все задачи в САПР: постановка проблемы, организация вычислительного процесса и диалога человек – ЭВМ, анализ, синтез, техническое проектирование и т.д. Математическое обеспечение САПР делят на две основные составляющие: обслуживающую (общую) и проектирующую (специальную).

Обслуживающая составляющая математического обеспечения САПР содержит средства:

o  описания графических образов, накопления библиотек типовых изображений, редактирования, преобразования, называемые математическими средствами машинной графики;

o  обработки информационных массивов – методы сортировки, поиска элементов, преобразования структур и поиска данных;

o  обеспечения вычислительного процесса САПР;

o  сбора статистики параметров получаемых решений.

Количество частей обслуживающей составляющей математического обеспечения САПР увеличивается вместе с прогрессом теории и практики САПР.

Проектирующая или специальная составляющая математического обеспечения САПР содержит средства решения прикладных задач, на которые ориентирована САПР. Решение прикладных задач основывается на математическом моделировании объектов проектирования.


5.2 Общая модель объекта проектирования

Исторически известны два метода исследования: экспериментально – наблюдательный и теоретико – логический. Однако в САПР и кибернетике в целом, используют третий метод – моделирование. По сути это метод экспериментально–наблюдательный, но эксперименты проводятся не с реальным объектом, а с его моделью, которая проще и доступнее чем объект.

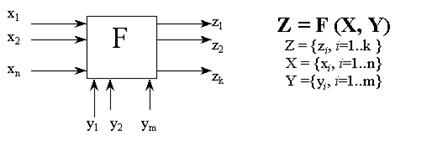

Модель – это система математических зависимостей, алгоритм или программа имитирующие структуру или функции исследуемого объекта. Модель в процессе изучения замещает объект оригинал, сохраняя его наиболее важные черты. Моделирование – представление различных характеристик поведения физической или абстрактной системы с помощью другой системы.

В САПР модели представляют в виде алгоритмов решения задач, а затем – в виде программ. Модели сложных объектов расчленяются на частные подмодели, разбиваются на более простые, отражающие отдельные стороны функционирования объекта (т.е. подвергаются декомпозиции на частные модели). Каждая частная модель представляет собой некоторое математическое преобразование (5.2.1.):

где Z = {zi, i=1..k} – совокупность выходных параметров модели;

F – оператор (модель) преобразования (F – функция от входных переменных);

Вектор Х = {xi, i=1..n} совокупность внешних параметров, приходящих из модели более общей системы;

Вектор Y ={yi, i=1..m} – совокупность входных управляемых параметров модели, которыми может оперировать конструктор в процессе проектирования. Управляемые входные параметры могут меняться в заданных пределах, т.е. на них накладываются так называемые параметрические ограничения:

{yiн ≤ yi≤ yiв, i=1..m} (5.2.2.)

yiн и yiв – нижний и верхний пределы;

Математическое обеспечение САПР включает в себя математические модели и методики построения математических объектов проектирования и алгоритмов их решения. Методы МО используются для формализованного представления объекта проектирования в виде математических моделей, а методики и алгоритмы – при реализации конкретных алгоритмов решения задач проектирования с использованием математических моделей.

В дальнейшем по мере развития системы САПР математическое обеспечение будет пополняться новыми, необходимыми для описания процесса и объектов проектирования методами, методиками и алгоритмами.

5.3 Задачи анализа, оптимизации и синтеза

Известны три основных постановки задачи проектирования:

В первом случае заданы параметрические ограничения (5.2.2.) и модель (оператор) преобразования F, т.е. заданна полная система математических операций, описывающая численные или логические соотношения между множеством X и Y для получения Z. Требуется найти значение вектора Z для любого Y, удовлетворяющего ограничениям (5.2.2.) и вектору X. Это задача анализа. Она сводится к выполнению расчётов по формуле (5.2.1)

Во втором случае заданны ограничения (5.2.2.), математическая модель (оператор) F, а также заданы функциональные ограничения вида:

{QjH ≤ Qj(X, Y) ≤ QjB, j=1..p} (5.3.1.)

где Qj(X, Y) некоторая функция от параметров модели, называемая критерием качества модели (оценка характеристик изделий, например по стоимости, по помехозащищённости и др.); QjH. и QjB – нижний и верхний пределы.

Qj(X, Y0)→extr

Каждая модель оценивается некоторой совокупностью критериев качества (их число обозначено через p). Критерии качества дают численное представление о степени соответствия изделия его назначению.

В выражение (5.3.1.) помимо упомянутых критериев качества могут входить функциональные ограничения, характеризующие просто зону работоспособности модели (изделия). Например, по выходным параметрам:

{zi н ≤ zi≤ ziв, i=1..l} (5.3.2.)

где l – число выходных параметров, на диапазон возможных изменений которых наложены ограничения.

В этом случае приходим к задаче оптимального проектирования, которую можно сформулировать следующим образом. В M-мерном пространстве управляемых параметров найти такое множество точек G, которому соответствовало бы в p-мерном пространстве критериев множество точек s, причем для каждой точки множества s выполнялось бы соотношение (5.3.1.). При сформулированном подходе любая точка множества G допускает решение. Поэтому G называют множеством допустимых решений. В результате решения находим вектор Z, отвечающий требованиям оптимальности.

В третьем случаезадача синтеза – при заданных X и параметрических ограничениях (5.2.2.) не задан оператор преобразования F, не известна математическая зависимость между совокупностью входных и выходных параметров. Требуется найти такое преобразование F, при котором выполнялись бы функциональные ограничения вида (5.3.1.).

Синтез технических объектов нацелен на создание новых вариантов конструкций изделий, а анализ на оценку этих вариантов. Синтез и анализ выступают в процессе проектирования в единстве, итерационной последовательности. При синтезе заранее заданны: допустимый набор используемых элементов, накапливаемых в БД, либо стандартные детали механических конструкций. Различают структурный синтез, т.е. поиск оптимальной или рациональной структуры (схемы) технического объекта, говорят в рамках выбранного принципа действия. Например это задача размещения микросхем на печатной плате. Параметрический синтез – определение наилучших динамических параметров при выбранной структуре.

5.4 Задачи структурного и параметрического синтеза

Общая постановка задачи структурного и параметрического синтеза.

Результирующее проектное решение (при конструкторском проектировании) ищется на множестве структур А, которые способен создать проектировщик, а также на множестве варьируемых параметров Y. Здесь А и Y образуют множество альтернатив, на которых ищутся решения. Тогда общая форма задачи синтеза ставится так:


Поиск при заданных ограничениях

для достижения экстремума функции.

Таким образом, техническое решение представляет собой некоторую структуру и, найденную на множестве структур и параметров, отвечающих ограничениям в среде функционирования Х.

Процедуры структурного и параметрического синтеза.

Процедуры синтеза выполняются на основе математической модели, являющийся математическим аналогом проектируемого объекта. Степень адекватности (соответствия) модели реальному (будущему) объекту определяется начальной постановкой. Процедуры синтеза и анализа итерационны и образуют два вложенных цикла:

– внешний – структурный цикл;

– внутренний – параметрический цикл.

Vп, Vс – вариация пар (структур).

Процедура выбора заключается в выборе некоторых данных для отобранной структуры, на основе чего и строится математическая модель. Основными показателями при реализации цикла является показатель модели, т.е. время реализации одного модельного эксперимента по расчету критериальных показателей при заданном векторе варьируемых параметров. Это модельное время.

Используются различные методы для варьирования значений параметров, в том числе:

а) полный перебор (сканирование), при котором задается верхние и нижние значения параметров и задается ∆yi

б) метод случайного поиска.

Внешний цикл – это перебор структур, часто он делается вручную.

Точка 1 – выход – найдено проектное решение.

Точка 2 – при неблагоприятном исходе, т.е. невозможности найти решение на обозримом числе структур в пределах заданного пространства поиска система выводит на точку 2 процедуру принятия решения. Здесь существует 2 альтернативы принятия решения:

1 альтернатива проектировщика: перенос ряда независимых параметров Х (внешних ограничений) в число варьируемых параметров Y;

2 альтернатива заказчика: уступки заказчика – снижение требований на ряд некоторых качественных характеристик

Если альтернатива 1 – это уступка нам со стороны смежных проектировщиков, то 2 – это уступка заказчика.

5.5 Задачи оптимизации

Задача повышения эффективности технологических и организационных систем (например: металлорежущего станка, автоматической линии, производства в целом) путём принятия обоснованных решений актуальна во всех областях деятельности человека. Количественная оценка эффективности может быть получена при заданной цели функционирования системы, с учётом ограничений на ресурсы, привлекаемые для достижения цели. При этом задача принятия решения ставится как задача выбора параметров системы, обеспечивающих максимизацию или минимизацию целевой функции. Последняя количественно определяет степень достижения цели – величину критерия оптимизации. В качестве критерия можно принять, например, себестоимость изделия (цель-минимизация), быстродействие машины или прибора (цель-максимизация) и другие показатели.

В процессе оптимизации, с учетом заданных условий, отыскиваются элементы решения, т.е. те параметры системы и показатели качества, которые зависят от выбора и приводят к отыскиванию оптимальных конструкций, технологических схем и др.

Всякая оптимизационная задача предполагает заданной целевую функцию – количественный показатель качества альтернатив выбора. Обычно в задачах оптимизации отыскивается экстремум интегрального показателя, который представляется одной функцией f(X) нескольких переменных, заданной в некоторой области допустимых значений переменных.

Наименьшее или наибольшее значения целевой функции из всех возможных в заданной области R называются глобальными экстремумами. Значение X, при котором достигается глобальный экстремум, называется точкой глобального экстремума. Локальный экстремум функции f(X) – значение f (Х°) этой функции такое, что для любого Х из R, близкого к Х° из R, справедливо f (Х°) ≥ f (X) (локальный максимум) или f (Х°) ≤ f (X) (локальный минимум).

Обоснованное применение количественных методов для принятия решений – оптимизацию поведения структур систем называют исследованием операций (ИСО). Здесь операция – комплекс целенаправленных действий.

Задача, рассмотренная выше, решается с применением математической модели системы, объединяющей упомянутые ограничения на ресурсы и целевую функцию. Нахождение величин упомянутых параметров системы (они входят в математическую модель как неизвестные) путём решения математической задачи называют математическим программированием. Математическое программирование – важнейшая область математики, ориентированная на широкое применение компьютеров.

В зависимости от характера целевой функции, а также ограничений могут использоваться различные методы оптимизации (математического программирования): линейное программирование, нелинейное программирование (хотя бы одна из функций нелинейна по X), целочисленное линейное программирование, динамическое программирование и др.

5.6 Задачи линейного программирования

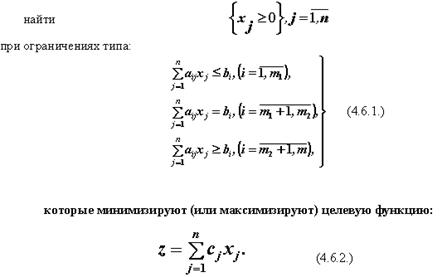

Одним из разделов математического программирования является линейное программирование. В моделях линейного программирования так называемая «основная задача» состоит в нахождении неотрицательного решения системы линейных уравнений или неравенств (ограничений), которое минимизирует или максимизирует линейную форму (целевую функцию). Математическая задача линейного программирования записывается в сокращённом виде следующим образом:



Геометрическая интерпретация задачи ЛП

Задача линейного программирования геометрически может быть проиллюстрирована следующим образом.

Пусть необходимо найти минимум целевой функции:


Переменные x1 и x2 должны быть неотрицательными.

Поэтому множество точек, являющихся возможными (допустимыми) решениями, может находиться в первом квадранте (см. рис. 4.6.1.). Неравенства–ограничения изображены в виде полуплоскостей, границами которых являются прямые (графики функций), полученные из неравенств путём отбрасывания знаков >,<. Полуплоскости образуют выпуклый многоугольник (многоугольник решений – симплекс).

Линейная форма (линия уровня) для некоторого набора фиксированных значений переменной z представляет собой семейство параллельных прямых. Одна из них, которая пройдёт через вершину многоугольника «М», ближайшую к началу координат и даст минимум z (для координат вершины).

Графический способ решения (перемещение графика целевой функции по симплексу) приемлем только для двухмерных задач (задач на плоскости). Но геометрическое толкование задачи линейного программирования справедливо и для общего случая (m ограничений и n переменных). Каждое из соответствующих неравенству уравнений системы определяет некоторую гиперплоскость в n – мерном пространстве. Множество неотрицательных решений образует выпуклый многогранник в n – мерном пространстве. Линейная форма z-гиперплоскость, перемещая которую параллельно самой себе, будем получать множество точек пересечения её с выпуклым многогранником. Максимальное или минимальное значение линейной формы z достигается в точках, являющихся вершинами выпуклого многогранника.

В силу трудности решения задачи графическим способом в случае m ограничений и n>2 переменных применяют другие методы решения задачи ЛП. Наиболее распространённым и удобным является симплекс метод решения задачи ЛП.

Для решения задачи линейного программирования симплекс-методом применяется специальный аппарат формальных преобразований математической модели. Рассмотрим некоторые его положения. Пусть задана основная задача линейного программирования (см. (4.6.1.) и (4.6.2)). Введя в левую часть каждого неравенства добавочную переменную, преобразуем его в уравнение и перейдём к другой, стандартной форме записи:

При этом значения bi должны быть неотрицательными. В случае bi < 0 обе части уравнения умножают на» – 1». Заметим, что при максимизации z задача сводится к стандартной путём замены: max z = – min (– z).

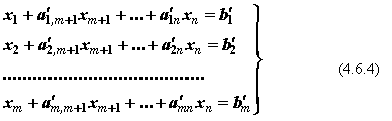

Систему (4.6.3) после несложных преобразований можно привести к виду:


Здесь bi  0. Коэффициенты при переменных < FONT> равны единице (+1). Данная система представлена в канонической форме записи. Если количество переменных превышает количество уравнений, то существует бесчисленное множество решений системы.

Пусть m < n. Разделим все переменные системы (4.6.4) на две части:

а) основные переменные, количество которых должно быть равно количеству линейно-независимых переменных (m);

б) неосновные переменные, количество которых будет равно n – m.

Назначим первые m переменных (x1, x2, …, xm) в качестве основных. Тогда систему (4.6.4) можно решить относительно x1, x2, …, xm, если определитель m-го порядка, составленный из коэффициентов при переменных x1, x2, …, xm не равен нулю.

Придавая неосновным (независимым) переменным произвольные числовые значения, получим некоторое решение данной системы, причём каждому набору значений независимых переменных будет соответствовать одно определённое решение системы.

Основные (зависимые, несвободные) переменные будем называть базисными, неосновные (независимые, свободные) – небазисными переменными.

Можно составить бесчисленное множество различных наборов значений независимых переменных. Из всех этих решений в линейном программировании нас будет интересовать так называемые допустимые базисные решения.

Допустимое базисное решение системы линейных уравнений при m < n – это такое решение, в котором неосновным (независимым, небазисным) переменным даны нулевые значения, а значения базисных переменных являются неотрицательными (решение на грани или вершине симплекса).

В теории линейного программирования доказывается, что если оптимальное решение задачи существует, то оно совпадает по крайней мере с одним из допустимых базисных решений.

Поиск и направленные переходы от одних допустимых базисных решений к другим с целью определения оптимального решения может быть выполнен численным методом. Один из них рассмотрим ниже.

Рассмотрим вычислительные и логические процедуры, обеспечивающие поиск решения задачи линейного программирования симплекс-методом. Процедуры поясняются в процессе решения конкретной задачи: найти совокупность значений, удовлетворяющих системе неравенств:

Таким образом, идея симплекс-метода преобразования модели заключается в таком интерактивном направленном переходе от одного допустимого базисного решения к другому, при котором последовательно улучшается значение линейной формы.

Симплекс-метод является наиболее распространенным универсальным методом. Существует несколько вариантов этого метода, рассмотрим один из них.

Необходимо предварительно выполнить следующие этапы:

– привести математическую модель к каноническому виду;

– определить начальное допустимое базисное решение задачи;

Пример:

L=3x1+2x2®max

x1-x2£2,

2x1+x2£6,

x1, x2³0

Приведем заданную модель к каноническому виду, введя свободные переменные x3 и x4, превращающие неравенства в равенства. Переменные x3 и x4 входят в уравнение с коэффициентом единица и только один раз:

L=3x1+2x2®max

x1-x2+x3=2,

2x1+x2+x4=6,

xj³0

где x3, x4 - дополнительные переменные, x1, x2 - свободные переменные, A3, A4 - начальный базис, A0 -вектор ограничений.

Составим симплекс – таблицу, соответствующую каноническому виду:

Табл. 0

0

3

2

0

0

q

i

Csi

базис

A0

A1

A2

A3

A4

1

0

A3

2 1 -1 1 0 2Ümin

2

0

A4

6 2 1 0 1 3

D

0 -3 -2 0 0
Z 0 0 0 0 0
Ýmin

Элементы строки D рассчитываем по формулам:

Для базисных переменных оценки всегда равны нулю.

Значение критерия для данного начального базиса будет равно нулю:

L=åciai0=0*2+0*6=0;

Так как имеются Dj<0 приступаем к улучшению плана.

Первая итерация

В базис вводим вектор A1, которому соответствует минимальное значение Dj. Из базиса выводим вектор A3, так как минимальное q достигается при i=3.

Таким образом, элемент a31 будет направляющим (в таблице выделен зеленым цветом).

Заполняем таблицу, соответствующую новому базисному решению.

Все элементы aij таблицы определяются по следущему рекуррентному соотношению:

где akr - направляющий элемент, l – номер итерации

Табл. 1

0

3

2

0

0

q

i

Csi

базис

A0

A1

A2

A3

A4

1

3

A1

2 1 -1 1 0

2

0

A4

2 0 3 -2 1 2/3Ümin

D

6 0 -5 3 0

Z

6 3 -3 3 0
Ýmin

Приведем расчет нескольких элементов таблицы:

Элемент a42=3 является направляющим (в таблице выделен зеленым цветом).

Так как в строке оценок полученного нового плана имеется отрицательное значение Dj, приступаем ко второй итерации, продолжая улучшать план.


Вторая итерация

Табл. 2

0

3

2

0

0

q

i

Csi

базис

A0

A1

A2

A3

A4

1

3

A1

8/3 1 0 1/3 1/3 8

2

2

A2

2/3 0 1 -2/3 1/3

D

28/3 0 0 -1/3 5/3

Z

28/3 3 2 -1/3 5/3
Ýmin



Элемент a13 =1/3 является направляющим (в таблице выделен зеленым цветом).

Третья итерация

Табл. 3

0

3

2

0

0

i

Csi

базис

A0

A1

A2

A3

A4

1

0

A3

8 3 0 1 1

2

2

A4

6 2 1 0 1

D

12 1 0 0 2

Z

12 4 2 0 2

Поскольку все Dj³0, то план представленный в данной таблице будет оптимальным.

Ответ: x1 =0; x2=6; x3=8; x4=0; L=12;

Если в системе ограничений имеются неравенствами вида > и / или =, начальный план не может быть найден так же просто, как в рассмотренном примере. В таких случаях начальный план отыскивают с помощью искусственных переменных.

Пример: Найти максимум функции

L=2x1+3x2-5x3;

при ограничениях:

2x1+x2-x3³7,

x1+2x2+x3³6,

x1+4x2=8,

xj³0

Вводим в систему три искусственные переменные: x6, x7, x8, позволяющие получить начальный базис.

Для исключения из базиса этих переменных последние вводятся в целевую функцию с большим отрицательным коэффициентом М (в задаче минимизации – с положительным М)

L¢=L-M*x6-M*x7-M*x8®max

при ограничениях

2x1+x2-x3-x4+x6=7,

x1+2x2+x3-x5+x7=6,

x1+4x2+x8=8,

xj³0

Выбрав в качестве начального базиса векторы A6, A7, A8, решаем полученную задачу с помощью табличного симплекс-метода.

Если в оптимальном решении такой задачи нет искусственных переменных, это и есть оптимальное решение исходной задачи.

Если же в оптимальном решении данной задачи хоть одна из искусственных переменных будет отлична от нуля, то система ограничений исходной задачи несовместна и исходная задача не разрешима.

Табл 0

0

2

3

-5

0

0

-M

-M

-M

q

Csi

базис

A0

A1

A2

A3

A4

A5

A6

A7

A8

-M

A6

7 2 1 -1 -1 0 1 0 0 7

-M

A7

6 1 2 1 0 -1 0 1 0 3

-M

A8

8 1 4 0 0 0 0 0 1 2Ümin

D

-21M

-4M

-2

-7M

-3

5 M M 0 0 0
Ýmin

Элемент a82=4 является направляющим (в таблице выделен зеленым цветом).

Столбцы, соответствующие искусственным переменным по мере вывода из базиса из расчета исключаются.

Табл 1

0

2

3

-5

0

0

-M

-M

q

Csi

базис

A0

A1

A2

A3

A4

A5

A6

A7

-M

A6

5 7/4 0 -1 -1 0 1 0 20/7Ümin

-M

A7

2 1/2 0 1 0 -1 0 1 4

3

A2

2 1/4 1 0 0 0 0 0 8

D

-7M+6 -9М/4–3/4 0 M+5 M M 0 0
Ýmin

Элемент a61=7/4 является направляющим (в таблице выделен зеленым цветом).

Табл 2

0

2

3

-5

0

0

-M

q

Csi

базис

A0

A1

A2

A3

A4

A5

A6

2

A1

20/ 7 1 0 -4/ 7 -4/ 7 0 0

-M

A7

4/ 7 0 0 9/ 7 2/ 7 -1 1 4/9Ümin

3

A2

9/ 7 0 1 1/ 7 1/ 7 0 0 9

D

-4M/ 7

+67/ 7

0 0

-9M/ 7

+30/ 7

2M/ 7

-5/ 7

M 0
Ýmin

Направляющий элемент a73=9/ 7 (в таблице выделен зеленым цветом).

Табл 3

0

2

3

-5

0

0

Csi

базис

A0

A1

A2

A3

A4

A5

2

A1

28/9 1 0 0 0 -4/9

-5

A3

4/9 0 0 1 2/9 -7/9

3

A2

11/9 0 1 0 -1/9 1/9

D

23/3 0 0 0 23/9 30/9

Найдено оптимальное решение, так как все оценки неотрицательные и в базисе нет искусственных переменных:

x1=28/9, x2=11/9, x3=4/9, x4=0, L=23/3.


Список литературы

1.  Разработка САПР. В 10 кн. Под ред. А.В. Петрова – М.: Высш. шк., 1990.

2.  Системы автоматизированного проектирования: Учебн. пособие для ВУЗов: В 9 кн. / Под ред. И.П. Норенкова. – М.: Высш. шк., 1986. – 159 с.

3.  Основы построения систем автоматизированного проектирования / А.И. Петренко, О.И. Семенков. – 2-е изд., стер. – К.: Вища шк. Головное изд-во, 1985 – 294 с.

4.  Справочник по САПР/ А.П. Будя, А.Е. Кононюк, К.П. Куценко и др.; Под ред. В.И. Скурихина. – К.: Техника, 1988. – 375 с.

5.  Вермишев Ю.Х. Основы автоматизации проектирования. – М.: Радио и связь, 1988 – 288 с.

6.  САПР изделий и технологических процессов в машиностроении / Р.А. Аллик, В.И. Бородянский, А.Г. Бурин и др. Под общ. ред. Р.А. Аллика. – Л.: Машиностроение, 1986. – 319 с.

7.  Бойко В.В., Савинков В.М. Проектирование баз данных информационных систем. 2-е изд., перераб. и доп. – М.: Финансы и статистика, 1989. – 351 с.

8.  Грувер М., Зиммерс Э. САПР и автоматизация производства: Пер. с англ. – М.: Мир, 1987. – 528 с.

9.  Гардан И., Люка М. Машинная графика и автоматизация конструирования: Пер. с франц. – М.: Мир, 1987. – 272 с., ил.

10.Корячко В.П. и др. Теоретические основы САПР: Учебник для ВУЗов. – М.: Энергоатомиздат, 1987. – 400 с., ил.

11.Робототехника и гибкие автоматизированные производства. В 9 кн. Учебное пособие для ВУЗов / Ю.М. Соломинцев и др. Под ред. И.М. Макарова. – М.: Высш. шк., 1986.

12.Хирн Д., Бейкер М. Микропроцессорная графика: Пер. с англ. – М.: Мир, 1987. – 352 с.


мвмв

Наш опрос
Как Вы оцениваете работу нашего сайта?
Отлично
Не помог
Реклама

Авторское мнение может не совпадать с мнением редакции портала
Перепечатка материалов без ссылки на наш сайт запрещена
