Курсовая работа: Расчет каскадов ЧМ передатчика

Курсовая работа: Расчет каскадов ЧМ передатчика

Курсовой проект

по дисциплине

«Устройства генерирования и передачи сигналов»

по теме:

«Расчет каскадов ЧМ передатчика»

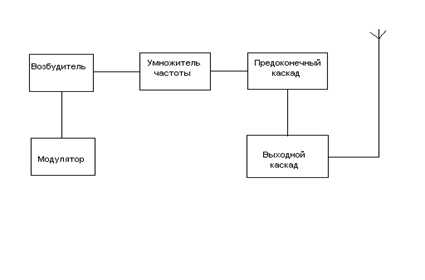

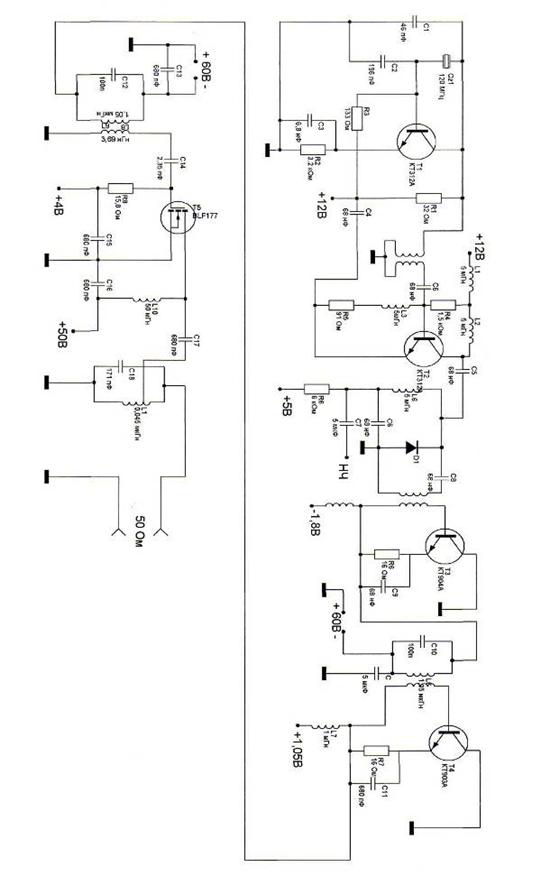

Составление блок-схемы передатчика



Составление блок-схемы передатчика начинается с выходного каскада начинается с выходного каскада. Данные, определяющие его мощность, содержатся в задании. Также задается колебательная мощность в антенне в режиме несущей частоты. В данном передатчике необходимо применить умножитель частоты, в качестве которого может работать предоконечный или дополнительный предварительный каскад, включаемый между возбудителем и предоконечным каскадом. Вид блок-схемы передатчика с частотной модуляцией представлен на рисунке:



Техническое задание:



Требуется произвести расчет передатчика, работающего на 120 МГц.

Вид модуляции – частотная (ЧМ)

Максимальная девиация частоты – 100 кГц

Вид передаваемых сообщений – аудиосигналы

Мощность передатчика – 100 Вт


1. Расчет выходного каскада



Для работы в выходном каскаде выберем транзистор

Приведем его характеристики.

Тип – кремниевый n‑канальный высокочастотный МОП – транзистор вертикальной структуры, выполненный по технологии с двойной диффузией, рекомендован производителем для применения в промышленных устройствах в КВ\УКВ диапазоне.

Достоинства:

– высокий коэффициент усиления по мощности (19 дБ на 108 МГц)

– низкие интермодуляционные искажения

– высокая температурная стабильность

– устойчивость при работе на согласованную нагрузку.

Технические характеристики:

Пробойное напряжение сток-исток  > 110 В

Ток утечки сток-исток  (при = 50 В, =0) < 2,5 мА

Ток утечки затвор-исток  (при = 20 В) < 1 мкА

Крутизна линии граничного режима  4,5 – 6,2 См

Напряжение отсеки определим по проходной характеристике транзистора

Крутизна передаточной характеристики S = 5 См

Коэффициенты Берга, соответствующие выбранному углу отсечки ,

Расчетные данные



50 В

Ток стока 20 А

 110 В

 (данная величина рекомендована для УКВ-диапазона)

 130 Вт

1.  Коэффициент использования стокового напряжения

2.  Амплитуда стокового напряжения:

3.  Амплитуда первой гармоники стокового тока:

4.  Амплитуда импульсов стокового тока:

5.  Постоянная составляющая стокового тока:

6.  Эквивалентное сопротивление нагрузки:


7. Напряжение возбуждения:

Напряжение смещения для угла отсечки =  будет равно напряжению отсечки по паспорту транзистора, т.е. 3 В, тогда амплитуда напряжения на затворе будет равна 5,85 В.

7.  Посчитаем входную мощность ГВВ:

8.  Коэффициент усиления по мощности:

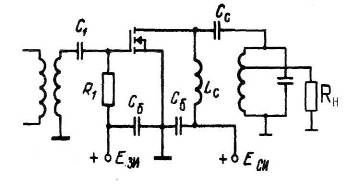

Таким образом, схема генератора с внешним возбуждением будет выглядеть так:

9.  Выходное сопротивление транзистора:


Для согласования с пятидесятиомной нагрузкой нужна схема с неполным включением индуктивности, при этом, емкость конденсатора в колебательном контуре рекомендуется брать , а индуктивность катушки

2. Расчет модулятора



В проектируемом передатчике частотная модуляция будет получена из фазовой методом расстройки колебательного контура:

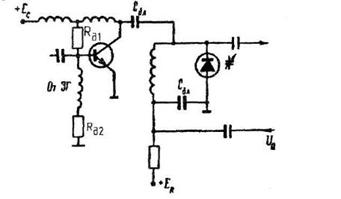

Схема модулятора выглядит следующим образом:

Выберем диод Д902. При напряжении смещения 5 В, его характеристика имеет достаточно большую крутизну и линейность. По графику для Д902 определяем

S=2 пФ/В.


Амплитуда возбуждения звуковой частоты – 1 В, значит максимальное изменение емкости составит 2 пФ. Начальная емкость  при отсутствии сигнала ЗЧ составит

8 пФ.

В результате подбора параметров получены следующие величины:

Частота возбуждения: , т.е.  рад/с

Коэффициент умножения – 10

Индуктивность:

Максимальное отклонение частоты от :

рад/с

Зададим добротностью колебательного контура, равной 20.

Величина фазовой модуляции:

 рад

Девиация частоты при частоте модулирующего сигнала 15 кГц:

 рад/с

Индекс модуляции, получаемый в фазовом модуляторе: M=0,307. При умножении частоты в 10 раз, индекс модуляции получится равным 3,07.

Выберем транзистор КТ312А. Он обладает следующими параметрами:


Расчет коллекторной цепи

Выбираем напряжение на коллекторе , зададим угол отсечки  и определим коэффициенты разложения (, ).

1.  Коэффициент использования коллекторного напряжения:

2.  Амплитуда напряжения на коллекторе:

3.  Амплитуда первой гармоники коллекторного тока:

4.  Амплитуда импульсов коллекторного тока:


Выполним проверку условия  – условие выполняется.

5.  Постоянная составляющая постоянного тока:

6.  Эквивалентное сопротивление нагрузки, обеспечивающее рассчитываемый режим:

7.  Мощность, потребляемая от источника питания:

8.  Мощность, рассеиваемая на коллекторе:

При этом, мощность, рассеиваемая на коллекторе, меньше предельно допустимой.

9.  КПД коллекторной цепи:


Расчет базовой цепи

1. Находим предельную частоту транзистора, при которой коэффициент передачи по току в схеме с общим эмиттером равен 1:

2. Рассчитываем время дрейфа транзистора:

3. Определим угол дрейфа на высшей частоте:

Т.к. угол дрейфа меньше , то считаем, что  и .

4. Амплитуда переменного напряжения на переходе эмиттер-база:

5. Модуль коэффициента передачи напряжения со входа на переход эмиттер-база:


6. Амплитуда напряжения возбуждения, требуемая от источника возбуждения:

7. Входное сопротивление:

8. Мощность возбуждения:

9. Первая гармоника тока базы:

10.  Реальная величина тока базы:


Напряжение смещения, обеспечивающее заданный угол отсечки базового тока:

11.  Максимальное значение положительного импульса тока базы:

12.  Постоянная составляющая положительных импульсов тока базы:

13.  Мощность рассеяния в цепи базы:

14.  Рассчитаем сопротивления делителя напряжения цепи смещения  и . Значения индуктивностей (кроме колебательного контура) должны быть такими, чтобы не предоставлять значительного сопротивления постоянному току, в то же время, блокируя переменную составляющую на частоте 10 МГц:


3. Расчет возбудителя



Схема возбудителя с кварцевой стабилизацией.

Выбираем транзистор КТ312А.

Приведем параметры, применяемые при расчете:

Определим коэффициент обратной связи:

 ( – динамическое сопротивление кварца,  – коэффициент регенерации,  – нормированное управляющее сопротивление)


, где  – фаза крутизны ,

 – обобщенная расстройка –

 – затухание кварца.

Для заданной частоты – 10,1 МГц – =10 пФ, = 80 Ом

Рассчитаем емкость , включенную между базой и эмиттером:

Тогда, емкость , включенная между эмиттером и коллектором, будет равна:

Вычисляем функцию угла отсечки:


 – характеристическое сопротивление кварца (=0,025 Гн)

 – добротность кварца

По таблицам значений Берга, это значение соответствует .

Расчет коллекторной цепи возбудителя

Выбираем напряжение на коллекторе .

В генераторе необходимо развить мощность, требующуюся для возбуждения следующего каскада с учетом потерь в согласующей цепи:

1.  Коэффициент использования коллекторного напряжения:

2.  Амплитуда напряжения на коллекторе:


3.  Амплитуда первой гармоники коллекторного тока:

4.  Амплитуда импульсов коллекторного тока:

.

5.  Постоянная составляющая постоянного тока:

6.  Эквивалентное сопротивление нагрузки, обеспечивающее рассчитываемый режим:

7.  Мощность, потребляемая от источника питания:

8.  Мощность, рассеиваемая на коллекторе:


При этом, мощность, рассеиваемая на коллекторе, меньше предельно допустимой.

9.  КПД коллекторной цепи:

Расчет базовой цепи возбудителя

1. Находим предельную частоту транзистора, при которой коэффициент передачи по току в схеме с общим эмиттером равен 1:

2. Рассчитываем время дрейфа транзистора:

3. Определим угол дрейфа на высшей частоте:

Т.к. угол дрейфа меньше , то считаем, что  и .

4. Амплитуда переменного напряжения на переходе эмиттер-база:


5. Модуль коэффициента передачи напряжения с входа на переход эмиттер-база:

6. Амплитуда напряжения возбуждения:

7. Входное сопротивление:

8. Мощность возбуждения:

9. Первая гармоника тока базы:

10.

11.  Напряжение смещения, обеспечивающее заданный угол отсечки базового тока:


12. Сопротивление в цепи базового смещения, обеспечивающее заданное напряжение смещения R = 4590 Ом.

4. Расчет умножителя частоты

Для умножения частоты в 10 раз нужно выбрать угол отсечки .

При таком малом угле отсечки резко увеличивается ток возбуждения, падает КПД и выходная мощность, поэтому, чтобы получить необходимую для следующего каскада мощность приходится применять мощный транзистор КТ904А

Схема умножителя:

В расчете требуются 10-е коэффициенты Берга:  и .

Умножитель должен на 10-й гармонике развивать мощность 0,06 Вт.

Расчет коллекторной цепи

Напряжение питания: .

1. Коэффициент использования коллекторного напряжения:


2. Коэффициент использования коллекторного напряжения на 10‑й гармонике:

3. Амплитуда напряжения на коллекторе:

4. Амплитуда первой гармоники коллекторного тока:

5. Амплитуда десятой гармоники коллекторного тока:

6. Амплитуда импульсов коллекторного тока:

7. Постоянная составляющая постоянного тока:


8. Эквивалентное сопротивление нагрузки коллекторного контура на 10-й гармонике:



Расчет базовой цепи

1. Находим предельную частоту транзистора, при которой коэффициент передачи по току в схеме с общим эмиттером равен 1:

2. Рассчитываем время дрейфа транзистора:

3. Определим угол дрейфа на высшей частоте:

Т.к. угол дрейфа меньше , то считаем, что  и .

4. Амплитуда переменного напряжения на переходе эмиттер-база:


5. Модуль коэффициента передачи напряжения со входа на переход эмиттер-база:

по графику определяем .

6. Амплитуда напряжения возбуждения, требуемая от источника возбуждения:

7. Входное сопротивление:

8. Мощность возбуждения:

9. Первая гармоника тока базы:

10. Реальная величина тока базы:


11. Напряжение смещения, обеспечивающее заданный угол отсечки базового тока:

Колебательный контур, на который нагружен транзистор, должен при частоте 100 МГц иметь эквивалентное сопротивление 1650 Ом:

Рассчитаем емкость и индуктивность:

Индуктивность на входе:


5. Расчет предоконечного каскада



Схема предоконечного каскада

В первой части расчета мощность возбуждения выходного каскада получилась равной 2,11 Вт. С учетом потерь в согласующей цепи. Зададим мощность предоконечного каскада: .

Исходя из требований по мощности и частоте, выберем транзистор КТ903А. Угол отсечки примем равным .

Расчет коллекторной цепи

Выбираем напряжение питания .

1. Коэффициент использования коллекторного напряжения:

2. Амплитуда напряжения на коллекторе:

3. Амплитуда первой гармоники коллекторного тока:


4. Амплитуда импульсов коллекторного тока:

5. Постоянная составляющая постоянного тока:

6. Эквивалентное сопротивление нагрузки, обеспечивающее рассчитываемый режим:

7. Мощность, потребляемая от источника питания:

8. Мощность, рассеиваемая на коллекторе:

При этом, мощность, рассеиваемая на коллекторе, меньше предельно допустимой.

9. КПД коллекторной цепи:




Расчет базовой цепи

1. Находим предельную частоту транзистора, при которой коэффициент передачи по току в схеме с общим эмиттером равен 1:

2. Рассчитываем время дрейфа транзистора:

3. Определим угол дрейфа на наивысшей частоте:

4. Нижний угол отсечки положительных импульсов эмиттерного тока:

Коэффициенты  и , соответствующие углу отсечки :  и .

5. Модуль коэффициента передачи по току на рабочей частоте:


где

6. Амплитуда первой гармоники тока эмиттера:

7. Амплитуда положительного импульса эмиттерного тока:

8. Постоянная составляющая тока эмиттера:

9. Амплитуда переменного напряжения на переходе эмиттер-база:

10. Модуль коэффициента передачи напряжения с входа на переход эмиттер-база:

по графику определяем .

11. Амплитуда сигнала возбуждения, требуемая от предыдущего каскада:

12. Входное сопротивление:

13. Мощность, требуемая от предыдущего каскада:

14. Первая гармоника тока базы:

15.  Напряжение смещения:

16.  Индуктивность на входе:


17. Емкость и индуктивность на выходе колебательного контура:

 и



Расчет коэффициентов трансформации согласующих трансформаторов

1.  Согласование возбудителя и модулятора.

2.  Согласование модулятора и умножителя частоты.

3.  Согласование умножителя частоты и предусилителя.





Список использованной литературы



1.  «Радиопередающие устройства» – под ред. В.В. Шахгильдяна, РиС, 1996 г.

2.  «Проектирование и техническая эксплуатация радиопередающих устройств» – Сиверс Г.А., РиС, 1989 г.

3.  «Проектирование радиопередающих устройств» – под ред. В.В. Шахгильдяна, РиС, 1998 г.
