Введение

Под названием “транспортная задача” объединяется широкий круг задач с единой математической моделью. Данные задачи относятся к задачам линейного программирования и могут быть решены симплексным методом. Однако матрица системы ограничений транспортной задачи настолько своеобразна, что для ее решения разработаны специальные методы. Эти методы, как и симплексный метод, позволяют найти начальное опорное решение, а затем, улучшая его, получить оптимальное решение.

Распределительные задачи связаны с распределением ресурсов по работам, которые необходимо выполнить. Задачи этого класса возникают тогда, когда имеющихся в наличии ресурсов не хватает для выполнения каждой работы наиболее эффективным образом. Поэтому целью решения задачи, является отыскания такого распределения ресурсов по работам, при котором либо минимизируются общие затраты, связанные с выполнением работ, либо максимизируется получаемый в результате общий доход.

Основной целью задачи является минимизировать затраты на транспортировку продукции потребителям.

1. Характеристика класса задач

1.1 Общий вид решения и обобщение транспортной задачи

Пусть требуется перевезти груз из пункта А1, А2,…,Аn в пункты В1, В2,…,Вn.

а11, а12,…,аnk - стоимость перевозки из пункта Аi в пункт Вj.

А1=100; А2=200; А3=150; В1=80; В2=90; В3=120; В4=160.

Распределить продукцию так со склада, чтобы затраты были минимальные.

Построим начальную таблицу для заполнения ячеек:

Таблица 1

Начальная таблица для заполнения ячеек

		4		7		7		1	100
80			20
		12		3		8		8	200
			70		120		10
		8		10		16		5	150
							150
80			90		120		160

Прежде чем начать заполнение ячеек, необходимо проверить условие:

Сумма запаса и сумма потребления были равны:

100+200+150=80+90+120+160; 450=450.

Принцип заполнения ячеек состоит в том, чтобы в выбранную ячейку заносилось минимальное число из стоящих напротив ячеек с параметрами, например: для заполнения ячейки 1-А берутся значения 80 и 100: min= (80;100). Затем меньшее число вычитается из обеих ячеек-значений.

После заполнения необходимо найти целевую функцию:

Z=80*4+20*7+70*3+120*8+10*8+150*5=3180

Получение начального опорного плана

- метод северо-западного угла

- метод наименьшей стоимости

I. Метод наименьшей стоимости:

·   Определим ячейку с наименьшей стоимостью;

·   Распределим как можно больше единиц в эту ячейку и вычеркнем строку или столбец, который исчерпан;

·   Найдем ячейку с наименьшей стоимостью из оставшихся;

·   Повторим пункт 2 и 3 пока все единицы не будут распределены.

Таблица 2

Определение ячеек методом наименьшей стоимости.

	4		7		7		1	100
						100
	12		3		8		8	200
		90		110
	8		10		16		5	150
80				10		60
80		90		120		160

Находим целевую функцию:

100*1+90*3+110*8+80*8+10*16+60*5=2350

Получили начальное решение.

II. Проверка решения на оптимальность:

- метод по камням

- метод Modi.

Проверка на оптимальность заключается в оценке пустых ячеек, используя так называемый цикл.

Метод по камням:

Камни – заполненные ячейки

·   Поставим знак «+», в ячейку которую оцениваем;

·   Двигаясь горизонтально или вертикально к заполненной ячейке(при этом можем пропустить заполненную или пустую ячейку которая, разрешит следующий переход к заполненной ячейке), поставим знак «-»;

·   Изменяем направление и перемещаемся к другой заполненной ячейке, выбираем ту разрешит следующий переход, ставим в нее знак «+»;

·   Процесс перемещения в заполненной ячейке и чередование знаков продолжаем пока не вернемся к первоначальной.

Таблица 3

Оценивание ячеек

1-А
1А+4	-8 3А
3D+5	-1 1D
0

1-C
1C+7	-1 1D
3D+5	-16 3C
-5

Оценка пустых ячеек методами возможна при условии: число заполненных ячеек равна сумме строк и столбцов и -1:

k=R+L-1

Значение оценки показывает на сколько сократятся(увеличатся) затраты на перевозку единиц продукции если в эту ячейку переместить значение.

Выбираем из оценок наибольшее по модулю отрицательное значение. Из отрицательных выбираем наименьшее и вычитаем его из всех ячеек пути.

Таблица 4

Изменение начальной таблицы

		4		7		7		1	100
					10		90
		12		3		8		8	200
			90		110
		8		10		16		5	150
80							70
80			90		120		160

Таким образом, производим решение, находя новое оптимальное решение пока все оценки пустых ячеек будут содержать только положительные значения и нули.

Метод MODI (модифицированное распределение).

Оценка пустых ячеек вычислением индексных значений строки и столбца.

Этот метод состоит из шагов:

1) Сделать начальное распределение (интуитивный подход), проверить матрицу на полноценность, в случае необходимости провести корректировку.

2) Получить номер индекса для каждой строки и столбца. Делая это используя только заполненные ячейки. Всегда есть по крайней мере одна заполненная ячейка в каждом столбце и строке.

а) начинаем, назначая ноль в первой строке

б) определить индекс столбца для любой заполненной ячейки в строке 1, используя следующие соотношения:

индекс столбца = U;

индекс строки = V;

затраты ячейки = С;

U = C-V

в) Каждое новое значение столбца позволит вычислить по крайней мере 1 новое значение строки и наоборот. Продолжайте эту процедуру пока все строки и столбцы будут заполнены индексами.

3) Получить оценки для пустых ячеек

W – оценка ячейки

W = C- (U+V)

1 – C: W = 7-(0+9) = -2

2 – A: W = 4-(1+3)= 0

4) Получение наилучшего решения

Наличие отрицательных ячеек свидетельствует о том, что возможно лучшее решение и наоборот, если отрицательных ячеек нет, то было найдено оптимальное решение.

2. Содержательная постановка задачи

Частным случаем задачи линейного программирования является транспортная задача. Проблема транспортировки включает поиск низко затратных схем распределения товарных запасов от многих источников до многих мест назначения.

Отгрузочными пунктами (поставщиками) являются фабрики, склады, отделы, из которых отправляются товары. Местом назначения также могут быть фабрики, склады, отделы, которые получают товары.

Информация необходимая для использования модели включает следущее:

- список отправных пунктов и пропускная способность каждого (количество поставок за определенный период);

- список мест назначения и их показатели спроса;

- стоимость транспортировки единицы продукции от каждого отправленного пункта до каждого места назначения. Эта информация сводится в транспортную таблицу.

3. Математическая постановка задачи

Пусть Xij - количество груза перевозимого из пункта i в пункт j.

А1=40; А2=50; В1=20; В2=30; В3=40;

3 5 7

С = 4 6 10

Таблица 5

Начальные параметры

	B1		B2		B3
A1		3		5		7
							40
A2		4		6		10	50
	20		30		40

Целевая функция имеет вид:

Ограничение по запасам:

Х11 + Х12 + Х13 <= 40

Х21 + Х22 + Х23 <= 50

Xij>=0

Ограничение по спросу:

Х11 + Х21 <= 20

Х12 + Х22 <= 30

Х13 + Х23 <= 40

Этапы решения транспортной задачи:

1)  Получение начального решения

2)  Проверка решений на оптимальность

3)  Усовершенствование несовершенных решений

Интуитивный подход.

Проверка на оптимальность и пересмотр несовершенных решений предусматривает анализ каждой пустой ячейки. Это выполняется так: одна единица перемещается в пустую ячейку и рассматривается влияние этого перемещения на стоимость. Если стоимость увеличилась, то это значит, что использование ячейки увеличило бы общие затраты. Если стоимость осталась не изменой, это значит альтернативный план с той же общей стоимостью. Если анализ показывает уменьшение – это значит возможно лучшее решение.

Таблица 6

Заполнение ячеек

	B1		B2		B3
A1		3		5		7
	20		20				40
A2		4		6		10	50
			10		40
	20		30		40

Целевая функция:

Z=3*20+5*20+6*10+10*40=60+100+60+400=620

4. Решение задачи

4.1 Математическое решение задачи

Условие задачи:

Три предприятия данного экономического района могут производить однородную продукцию, в количествах соответственно равных А1, А2 и А3 единиц. Эта продукция должна быть поставлена 5-и потребителям в количествах, соответственно равных В1, В2, В3, В4 и В5 единиц. Затраты связанные с производством и доставкой продукции, задаются матрицей С.

А1=180; А2=350; А3=20

В1=110; В2=90; В3=120; В4=80; В5=150

Таблица 7

Индексы матрицы

	В1	В2	В3	В4	В5
А1	7	12	4	6	5
А2	1	8	6	5	3
А3	6	13	8	7	4

Таблица 8

Первоначальное заполнение ячеек

	7		12		4		6		5	180
110		70
	1		8		6		5		3	350
		20		120		80		130
	6		13		8		7		4	20
								20
110		90		120		80		150

Найдем целевую функцию:

Z=110*7+70*12+20*8+120*6+80*5+130*3+20*4=3360

Таблица 9

Первое оценивание ячеек

1-С			1-D			1-E			2-A
+4	-12		+6	-12		+5	-12		+1	-7
+8	-6		+8	-5		+8	-3		+12	-8
-6			-3			-2			0

3-A			3-B			3-C			3-D
+6	-7		+13	-8		+8	-6		+7	-5
+12	-8		+3	-4		+3	-4		+3	-4
+6	-5		+4			+1			+1
+3	-4
+3

Таблица 10

Редактирование таблицы от оцененной ячейки

	7		12		4		6		5	180
110				70
	1		8		6		5		3	350
		90		50		80		130
	6		13		8		7		4	20
								20
110		90		120		80		150

Повторим для результата нахождение целевой функции с новыми параметрами:

Z=110*7+70*4+90*8+50*6+80*5+130*3+20*4=2940

Таблица 11

Второй шаг оценки ячеек

1-B			1-D			1-E			2-A
+12	-4		+6	-4		+5	-4		+1	-7
+6	-8		+6	-5		+6	-3		+4	-6
6			3			4			-8
3-A			3-B			3-C			3-D
+6	-7		+13	-8		+8	-6		+7	-5
+4	-6		+3	-4		+3	-4		+3	-4
+3	-4		+4			+1			+1
-4

Таблица 12

Шаг третий

	7		12		4		6		5	180
60				120
	1		8		6		5		3	350
50		90				80		130
	6		13		8		7		4	20
								20
110		90		120		80		150

Находим целевую функцию

Z=60*7+120*4+50+90*8+80*5+130*3+20*4=2540

Таблица 13

Оценивание ячеек на шаге 3

1-B			1-D			1-E			2-A
+12	-7		+6	-7		+5	-7		+6	-1
+1	-8		+1	-5		+1	-3		+7	-4
-2			-5			-4			8
3-C			3-A			3-B			3-D
+8	-4		+6	-1		+13	-8		+7	-5
+7	-1		+3	-4		+3	-4		+3	-4
+3	-4		+4			+4			+1
+7

Таблица 14

Четвертый шаг

	7		12		4		6		5	180
				120		60
	1		8		6		5		3	350
110		90				20		130
	6		13		8		7		4	20
								20
110		90		120		80		150

Z=120*4+60*6+110+90*8+20*5+130*3+20*4=2240

Таблица 15

Оценивание ячеек на 4 шаге

1-A			1-B			1-E			2-C
+7	-6		+12	-8		+5	-6		+6	-5
+5	-1		+5	-6		+5	-3		+6	-4
5			3			1			3
3-C			3-A			3-B			3-D
+8	-4		+6	-1		+13	-8		+7	-5
+6	-5		+3	-4		+3	-4		+3	-4
+3	-4		+4			+4			+1
+4

4.2 Решение задачи с помощью Microsoft Excel

Программным продуктом, незаменимым в офисной работе, является электронная таблица Microsoft Excel. При помощи этого продукта можно анализировать большие массивы данных. В Excel можно использовать более 400 математических, статистических, финансовых и других специализированных функций, связывать различные таблицы между собой, выбирать произвольные форматы представления данных, создавать иерархические структуры. Воистину безграничны методы графического представления данных: помимо нескольких десятков встроенных типов диаграмм, можно создавать свои, настраиваемые типы, помогающие наглядно отразить тематику диаграммы. Те, кто только осваивает работу с Excel, по достоинству оценят помощь "мастеров" - вспомогательных программ, помогающих при создании диаграмм.

Рисунок 1. Создание общей таблицы

Рисунок 2. Поиск решения

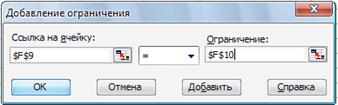

Рисунок 3. Добавление ограничений

Рисунок 4. Вывод целевой функции

4.3 Листинг программы

program PTransport;

uses

Forms,

UTransport in 'UTransport.pas' {Form1};

{$R *.RES}

begin

Application.Initialize;

Application.CreateForm(TForm1, Form1);

Application.Run;

end.

object Form1: TForm1

Left = 192

Top = 107

Width = 522

Height = 332

Caption = 'Транспортная задача 1.0 Beta'

Color = clBtnFace

Font.Charset = DEFAULT_CHARSET

Font.Color = clWindowText

Font.Height = -11

Font.Name = 'MS Sans Serif'

Font.Style = []

OldCreateOrder = False

PixelsPerInch = 96

TextHeight = 13

object Label1: TLabel

Left = 8

Top = 8

Width = 36

Height = 13

Caption = 'Строки'

end

object Label2: TLabel

Left = 72

Top = 8

Width = 44

Height = 13

Caption = 'Столбцы'

end

object SpinEdit1: TSpinEdit

Left = 8

Top = 24

Width = 49

Height = 22

MaxValue = 10

MinValue = 2

TabOrder = 0

Value = 2

end

object SpinEdit2: TSpinEdit

Left = 72

Top = 24

Width = 49

Height = 22

MaxValue = 10

MinValue = 2

TabOrder = 1

Value = 2

end

object Button1: TButton

Left = 48

Top = 56

Width = 75

Height = 25

Caption = 'Создать'

TabOrder = 2

OnClick = Button1Click

end

object Button2: TButton

Left = 144

Top = 16

Width = 50

Height = 25

Caption = 'Ввод'

TabOrder = 3

Visible = False

OnClick = Button2Click

end

object Memo1: TMemo

Left = 144

Top = 56

Width = 185

Height = 177

ReadOnly = True

TabOrder = 4

Visible = False

end

end

unit UTransport;

interface

uses

Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,

StdCtrls, Spin, Mask;

type

TForm1 = class(TForm)

SpinEdit1: TSpinEdit;

SpinEdit2: TSpinEdit;

Label1: TLabel;

Label2: TLabel;

Button1: TButton;

Button2: TButton;

Memo1: TMemo;

procedure Button1Click(Sender: TObject);

procedure Button2Click(Sender: TObject);

private

{ Private declarations }

public

{ Public declarations }

end;

var

Form1: TForm1;

c, x : Array [1..10, 1..10] of Integer;

a, b : Array [1..10] of Integer;

F : Integer;

implementation

{$R *.DFM}

procedure TForm1.Button1Click(Sender: TObject);

var

i, i1, j1, j : Byte;

s : TControl;

begin

Label1.Hide;

Label2.Hide;

SpinEdit1.Hide;

SpinEdit2.Hide;

Button1.Hide;

Button2.Show;

i:=SpinEdit2.Value;

j:=SpinEdit1.Value;

for i1:=1 to i do

for j1:=1 to j do

begin

s:=TMaskEdit.Create(Form1);

s.Width:=25;

s.Left:=i1*25;

s.Top:=j1*21;

s.Name:='Matrix'+IntToStr(j1)+IntToStr(i1);

(TControl(s) as TMaskEdit).Text:='';

(TControl(s) as TMaskEdit).EditMask:='999;0; ';

Form1.InsertControl(s);

end;

for i1:=1 to j do

begin

s:=TMaskEdit.Create(Form1);

s.Width:=25;

s.Left:=i*25+35;

s.Top:=i1*21;

s.Name:='Matrix'+'0'+IntToStr(i1);

(TControl(s) as TMaskEdit).Text:='';

(TControl(s) as TMaskEdit).EditMask:='999;0; ';

Form1.InsertControl(s);

end;

for j1:=1 to i do

begin

s:=TMaskEdit.Create(Form1);

s.Width:=25;

s.Left:=j1*25;

s.Top:=j*21+31;

s.Name:='Matrix'+IntToStr(j1)+'0';

(TControl(s) as TMaskEdit).Text:='';

(TControl(s) as TMaskEdit).EditMask:='999;0; ';

Form1.InsertControl(s);

end;

Button2.Left:=i*25+25-Button2.Width;

Button2.Top:=j*21+62;

Memo1.Show;

Memo1.Left:=i*25+75;

Memo1.Top:=21;

end;

procedure TForm1.Button2Click(Sender: TObject);

var

s : String;

i, j : Byte;

ss : TControl;

begin

for i:=0 to Form1.ComponentCount-1 do

if (Form1.Components[i] is TMaskEdit) then

begin

s:=Form1.Components[i].Name;

if (s[7]<>'0') and (s[8]<>'0') then

begin

ss:=(Form1.Components[i] as TControl);

c[StrToInt(s[8]),StrToInt(s[7])]:=StrToInt((ss as TMaskEdit).Text);

end

else

if (s[7]='0') then

begin

ss:=(Form1.Components[i] as TControl);

a[StrToInt(s[8])]:=StrToInt((ss as TMaskEdit).Text);

end

else

if (s[8]='0') then

begin

ss:=(Form1.Components[i] as TControl);

b[StrToInt(s[7])]:=StrToInt((ss as TMaskEdit).Text);

end

end;

s:='';

Memo1.Lines.Add('Начальные данные');

for j:=1 to SpinEdit1.Value do

begin

for i:=1 to SpinEdit2.Value do

s:=s+IntToStr(c[i, j])+' ';

s:=s+IntToStr(a[j]);

Memo1.Lines.Add(s);

s:='';

end;

for i:=1 to SpinEdit2.Value do

s:=s+IntToStr(b[i])+' ';

Memo1.Lines.Add(s);

for i:=1 to SpinEdit1.Value do

for j:=1 to SpinEdit2.Value do

x[i,j]:=-1;

i:=1;

j:=1;

Repeat

if a[i]>b[j] then

begin

x[j,i]:=b[j];

a[i]:=a[i]-b[j];

b[j]:=0;

Inc(j);

end

else

begin

x[j,i]:=a[i];

b[j]:=b[j]-a[i];

a[i]:=0;

Inc(i);

end;

Until (i>SpinEdit1.Value) and (j>=SpinEdit2.Value);

Memo1.Lines.Add('');

s:='';

for j:=1 to SpinEdit1.Value do

begin

for i:=1 to SpinEdit2.Value do

if x[i,j]>=0 then

s:=s+IntToStr(x[i, j])+' '

else

s:=s+'0 ';

Memo1.Lines.Add(s);

s:='';

end;

for i:=1 to SpinEdit2.Value do

for j:=1 to SpinEdit1.Value do

if x[i,j]>0 then

F:=F+x[i,j]*c[i,j];

Memo1.Lines.Add('Результат: '+IntToStr(F));

end;

end.

4.4 Руководство пользователя

Пуск

Запуск из среды Pascal производится нажатием клавиш Ctrl+F9, а из Norton Commander нажатием клавиши Enter на файле Inform.exe.

Ввод данных

Ввод данных производится только с цифровой клавиатуры. Цифры от 0 до 9.

Просмотр результатов.

После ввода цифры (нужного пункта в меню) выводится требуемый результат и после просмотра результата нужно нажать Enter. Затем вновь появится меню на экране.

Выход из программы

Выход из программы в среде Pascal и после запуска PTransport.exe файла производится 0-ым пунктом меню.

5. Анализ результатов

При решении задачи были получены результаты удовлетворяющие условию:

Решая задачу математически, получили значения:

	7		12		4		6		5	180
				120		60
	1		8		6		5		3	350
110		90				20		130
	6		13		8		7		4	20
								20
110		90		120		80		150

Z=120*4+60*6+110+90*8+20*5+130*3+20*4=2240

При решении задачи в программе Excel получили значения:

В программе, созданной для решения задачи, получили тот же результат.

Соответственно можно сделать вывод, что задача была решена правильно.

Заключение

В курсовой работе изложены основные подходы и методы решения транспортной задачи, являющейся одной из наиболее распространенных задач линейного программирования. Решение данной задачи позволяет разработать наиболее рациональные пути и способы транспортирования товаров, устранить чрезмерно дальние, встречные, повторные перевозки. Все это сокращает время продвижения товаров, уменьшает затраты предприятий и фирм, связанные с осуществлением процессов снабжения сырьем, материалами, топливом, оборудованием и т.д.

В данной курсовой работе поставлена задача: минимизировать затраты на транспортировку продукции потребителям. При выполнении курсовой работы были использованы знания по предметам: «Математические методы», «Пакеты прикладных программ». Решение было проведено с помощью пакетов прикладных программ Microsoft Excel и Microsoft Word. Результаты ручного просчёта сравнивались с результатами, полученными в Microsoft Excel.

Курсовая работа выполнена в полном объёме в соответствии с требованиями ГОСТ.



Список использованной литературы:



1. Е.Г. Гольштейн, Д.Б. Юдин «Задачи линейного программирования транспортного типа», Москва, 1993.

2. И.Л. Акулич, В.Ф. Стрельчонок «Математические методы и компьютерные технологии решения оптимизационных задач», Рига, 2000.

3. www.fmi.asf.ru

4. Кузнецов А.В., Сакович В.А., Холод Н.И. ”Высшая математика. Математическое программирование”, Минск, Вышейшая школа, 2001г.

5. Боборыкин В.А. Математические методы решения транспортных задач. Л.: СЗПИ, 1986

6. Геронимус Б.А. Экономико-математические методы в планировании наавтомобильном транспорте. М.: Транспорт, 1982

7. Кузнецов Ю.Н., Кузубов В.И., Волощснко А. Б. Математическоепрограммирование. М.: Высшая школа, 1980

8. Красс М.С., Чупрынов Б.П. ”Основы математики и ее приложения в экономическом образовании”, Издательство “Дело”, Москва 2001г.

9. В.И. Ермаков “Общий курс высшей математики для экономистов”, Москва, Инфра-М, 2000г.

10. Еремин И.И., Астафьев Н.Н. Введение в теорию линейного и выпуклого программирования М.; Наука, 1976г.

11. Карманов В.Г. Математическое программирование. – М.; Наука, 1986г.

12. Моисеев Н.Н., Иванов Ю.П., Столярова Е.М. Методы оптимизации. – М.; Наука, 1978г.
